ASIX_AX99100_WM_V1.0



      ASIX芯片系列产品说明书(串口/并口)

快速安装指南

一、产品简介

西霸ASIX芯片系列多串口卡/并口卡,采用PCI-E总线接口,可用于具有PCI-E插槽的电脑上。随着电脑技术的发展,越来越多的电脑主板不再集成串口或并口,通过安装西霸串口卡或并口卡产品,能够为电脑 扩展出串口或并口,从而连接串口或并口设备。可适用于POS机,串口或并口打印机,串口键盘,密码键盘,串口LED显示器,刷卡机,工业自动化控制等串口设备。



二、功能与规格参数

概述

·易于安装,系统自动分配IRQ和I/O地址

·一个主板可接多片串口或并口扩展卡

·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008,2003(32位/64位)以及Linux操作系统

PCI-Express界面

·完全符合PCI-Express 1.1总线规范,PCI-Express x1物理界面

·PCI-Express总线传输率可达2.5Gbps

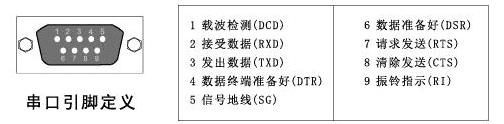

串口界面

·符合工业标准16C450/16C550/16C650/16C750/16C950 UART

·每个端口芯片内建256byte的缓存

·每个串口数据传输率可达230.4Kbps(具体传输率参见产品规格表)

·串口数据位:5,6,7,8位

·停止位:1,1.5,2

·奇偶校验:None,Even,Odd,Space,Mark

·通过跳线可设置串口第1针或第9针供电功能(+5V,+12V,具体支持供电方式参考产品参数表)

并口界面

·符合IEEE1284并口界面标准

·支持SPP,EPP,ECP模式

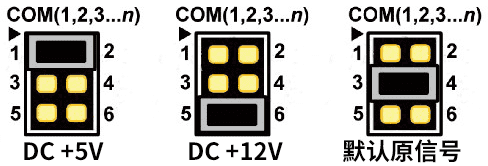

跳线设置

部分型号可通过跳线设置为设备供电。可以提供第1针或第9针供电。跳线出厂默认设置为串口原信号功能跳线旁标注+5V,CD,+12V为串口第1针供电;跳线旁标注+5V,RI,+12V为串口第9针供电。请在连接串口设备前,确认设备使用的供电方式,以免跳线设置错误,造成系统或设备损坏。







驱动安装

Windows操作系统:

首先关闭计算机,安装好串口或并口卡后,重启电脑,系统会自动检测新硬件,并弹出安装界面,请点击取消,把驱动光盘放到光驱中,打开光盘,打开“ASIX目录,找到操作系统对应的安装目录,以Win7(64位)系统为例,打开Win7_Vista_XP_64bit目录,运行“AX99100_Setup.exe文件,在弹出的界面,点击“Install”,安装程序自动复制驱动文件,完成后点击“Exit”退出安装程序。其他版本Windows操作系统安装方法与上述基本相同。

Linux操作系统:

Linux安装请参阅相应驱动目录下的PDF或TXT文档。



驱动下载及更多帮助信息

驱动下载及更多帮助信息请访问本公司网站获取,网址:https://www.ovxe.com


  • ASIX AX99100 驱动下载

    【适用型号】 E1-PCE99100-1P(FG-EMT03B-N)、E1-PCE99100-2S(FG-EMT03C-N)、E1-PCE99100-2SV(FG-EMT03S-C1)、E1-PCE99100-2S1P(FG-EMT03A-N)、E1-PCE99100-4S(FG-EMT01A-N)、E1-PCE99100-4SV(FG-EMT01SA-N)。
