ASIX(Moschip) MCS99xx芯片系列产品说明书(PCI-E/Mini PCI-E串口及并口)

  2021-11-25   jiajufan     4   0
  • 本说明书适用型号及驱动下载地址:

    【适用型号】 E1-PCE9922-2S(FG-EMT03C)、E1-PCE9904-4S(FG-EMT01A)、E1-PCE9904-4SV(FG-EMT01B)、E1-MPE9901-2S1P(FG-MMT02A)、E1-MPE9904-4S(FG-MMT01A)。









一、产品简介


西霸PCI-E系列多串口卡采用PCI-Express总线接口,可用于具有PCI-Expess插槽的电脑上。随着电脑技术的发展,越来越多的电脑主板不再集成串口或并口,通过安装西霸串口卡或并口卡产品,能够为电脑扩展出串口或并口,从而连接串口或并口设备,可适用于POS机,串口或并口打印机,串口键盘,密码键盘,串口LED显示器,刷卡机,工业自动化控制等串口设备。



二、功能与规格参数


概述


.易于安装,系统自动分配IRQ和I/O地址
·一个主板可接多片串口或并口扩展卡

·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008,2003(32位/64位)以及Linux操作系统


PCI-Express界面
·完全符合PCI-Express总线规范V1.1

·PCI-Express总线传输率可达2.5Gbps


串口界面
·符合工业标准16C550
·芯片内建256byte的缓存
·每个串口数据传输率可达256Kbps(具体传输率参见产品规格表)
·串口数据位:5,6,7,8
·停止位:1,2
·奇偶校验:None,Even,Odd,Space,Mark

·通过跳线可设置串口第1脚或第9脚供电功能(+5V,+12V,部分型号适用)


并口界面
·符合IEEE1284并口界面标准
·支持SPP,PS/2,EPP,ECP,Nibble&Byte模式
·数据传输率可达到1.5Mbps
·芯片内建256byte的缓存



三、跳线设置

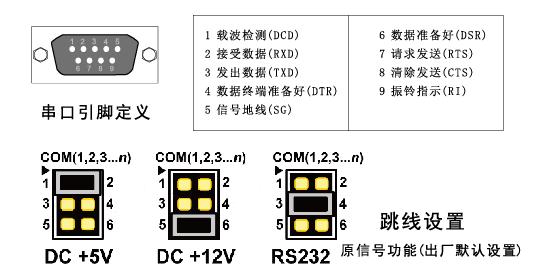

西霸串口卡部分产品可通过跳线设置为设备供电。可以提供第1脚供电,或者提供第9脚供电。跳线出厂默认设置为原串口信号功能,在跳线旁标注+5V,CD,+12V为串口第一针供电,另一种跳线旁标注+5V,RI,+12V为串口第九针供电,请在连接串口设备前,确认设备使用的供电需求方式,以免跳线设置错误,造成系统或设备损坏。




四、驱动安装

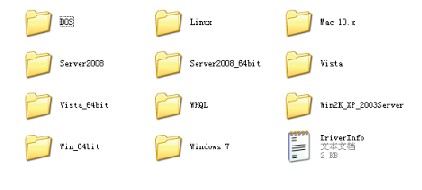

安装好串口卡后,重启电脑,系统会自动检测到新硬件,并弹出驱动安装界面,请点击取消,把驱动光盘放到CD中,打开光盘,打开Asix(或MOSCHIP)目录,如下图:

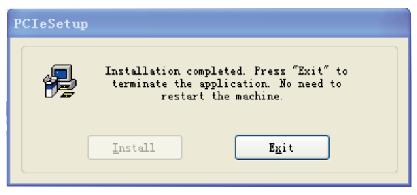

打开操作系统对应的安装目录,以XP(32位)系统为例,打开WINXP_Server2003目录,打开Windows32bit目录,点击运行SthSetup.exe,运行该文件,在弹出的界面,点击Install,安装程序自动复制驱动文件,完成后如下图所示,点击Exit退出安装程序。(如对应操作系统内没有安装文件,请查看WHQL目录)




一般情况下,系统会自动找到新的硬件,并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序,请手动在设备管理器里刷新硬件,然后弹出的驱动程序安装界面选择自动安装即可。其他版本Windows操作系统安装方法与Windows XP相同。


Linux与DOS安装请参阅相应目录下的PDF或TXT文档。


五、驱动程序安装校验

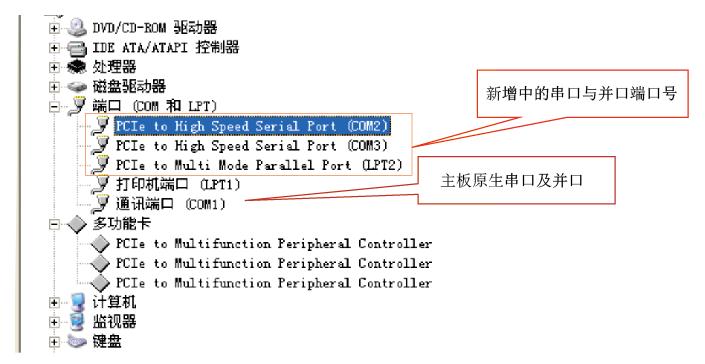

串口卡或并口卡安装好驱动后,请在设备管理器中查看串口卡安装情况,如下图中的COM2和COM3,此系统中安装了PCIe2串1并扩展卡,主板原生带COM1,新增加的串口为COM2与COM3,并口新增端口为LPT2.如下图所示:




六、串口端口参数设置

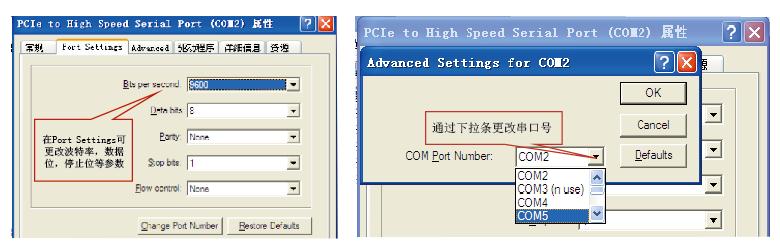

右键点击相应的串口选项,如"Pcie to High SPeed Serial Port(COM2)", 单击属性,在高级选项标签里可以更改COM端口号,例如把COM2更改为COM4。在Port Setting内可以设置串口参数,比如波特率、数据位、停止位、校验位、流量控制等参数,参见下图:设置波特率时请参考设备波特率传输要求,设备端或应用软件必须与电脑端口波特设置一致,才能确保数据正确传输。
