ASIX MCS9865芯片系列产品说明书(PCI串口及并口)

  2021-11-23   jiajufan     7   0
  • 本说明书适用型号及驱动下载地址:

    【适用型号】 E1-PCI9865-1P(FG-PMIO-V1T-0001P)、E1-PCI9865-2P(FG-PMIO-V1T-0002P)、E1-PCI9865-2S(FG-PMIO-V3T-0002S)、E1-PCI9865-2S1P(FG-PMIO-V1T-02S1P)。










一、产品简介

西霸PCI系列串并口卡采用PCI总线接口,可用于具有PCI插槽的电脑上。随着电脑技术的发展,越来越多的电脑主板不再集成串口或并口,通过安装西霸串口卡或并口卡产品,能够为电脑扩展出串口或并口,从而连接串口或并口设备,可适用于POS机,串口或并口打印机,串口键盘,密码键盘,串口LED显示器,刷卡机,工业自动化控制等串口设备。并口可适用于打印机等并口设备。


二、功能与规格参数


概述


·易于安装,系统自动分配IRQ 和 I/O 地址·完全符合PCI总线规范V2.3
·支持PCI电源管理模式
·支持PCI IRQ共享功能,一个主板可接多片串口或并口扩展卡
·支持Windows10, 8.1, 8, 7, Vista, XP, Server2012, 2008,2003(32位/64位)以及Linux操作系统


串口界面标准(RS232)


·符合工业自动化标准16C550 UART
·每个接口芯片内置256-byte 接收/发送缓存
·每个端口传输率可达115.2K bits/sec
·支持硬件和软件流控制
·支持5-, 6-, 7-, 8-, 9- bit串口数据格式
·支持Even, Odd, None, Space & Mark parity
·支持持1 或 2停止位
·通过跳线可设置可设置串口第1脚或第9脚供电功能(+5V,+12V,部分型号适用)


并口界面


·符合IEEE1284并口规范
·支持SPP, PS2, EPP 和ECP模式
·数据传输率可达1.5M Bytes/sec
·芯片内置256-byte 接收/发送缓存


三、跳线设置


西霸串口卡部分产品可通过跳线设置为设备供电。可以提供第1脚供电,或者提供第9脚供电。跳线出厂默认设置为原串口信号功能,在跳线旁标注+5V,CD,+12V为串口第一针供电,另一种跳线旁标注+5V,RI,+12V为串口第九针供电,请在连接串口设备前,确认设备使用的供电需求方式,以免跳线设置错误,造成系统或设备损坏。


四、驱动安装

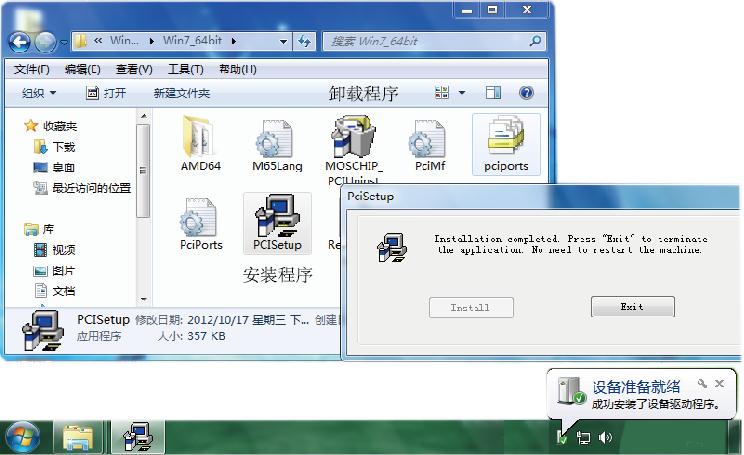

安装好串口卡后,重启电脑,系统会自动检测到新硬件,并弹出驱动安装界面,请点击取消,把驱动光盘放到CD中,打开光盘,打开MOSCHIP(或Asix)目录,打开MCS9865目录,打开操作系统对应的安装目录,以WIN7(64位)系统为例,打开Moschip/Windows7/Win7_64bit目录,点击运行SthSetup.exe,运行该文件,在弹出的界面,点击Install,安装程序自动复制驱动文件。点击Exit退出安装程序。


一般情况下,系统会自动找到新的硬件,并完成相对应的驱动程序安装。部分电脑可能无法自动安装驱动程序,请手动在设备管理器里刷新硬件,然后弹出的驱动程序安装界面选择自动安装即可。
其他版本Windows操作系统安装方法与Windows 7相同。


Linux与DOS安装请参阅相应目录下的PDF或TXT文档。


如果需要卸载驱动程序,请运行MODCHIP_PCIUninst.exe文件,程序自动卸载已安装的驱动程序。




五、端口参数设置

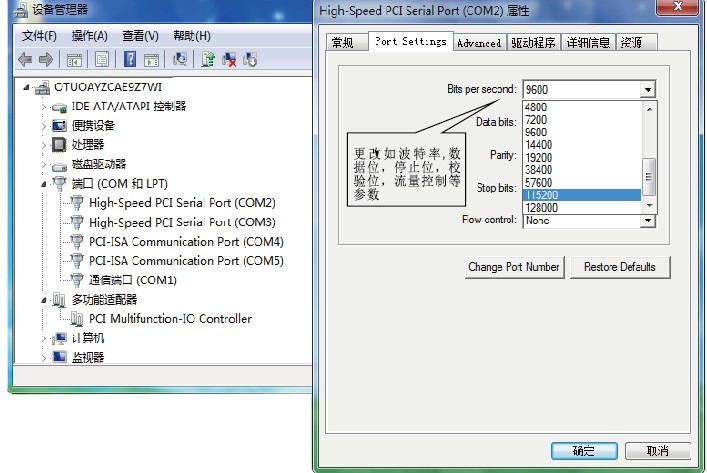

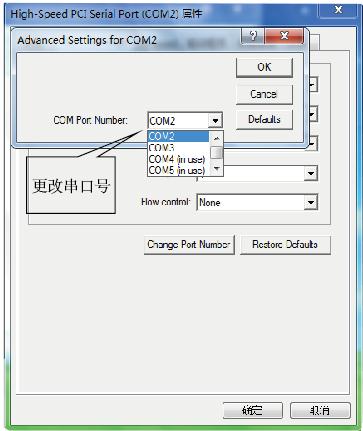

右键点击相应的串口选项,如"High SPeed Serial Port(COM2)", 单击属性,在高级选项标签里可以更改COM端口号,例如把COM2更改为COM6。在Port Setting内可以设置串口参数,比如波特率、数据位、停止位、校验位、流量控制等参数,参见下图:设置波特率时请参考设备波特率传输要求,设备端或应用软件必须与电脑端口波特设置一致,才能确保数据正确传输。并口一般主板默认为LTP1,并口卡安装上后,可能是LPT2,有些设备默认为LPT1,用户可以通过更改端口号更改为LPT1使用。
