RDC芯片系列产品说明书(PCI-E转8个串口)

  2021-11-25   jiajufan     5   0
  • 本说明书适用型号及驱动下载地址:

    【适用型号】 E1-PCE6138-8SM(FG-EMT08S-M)、E1-PCE6138-8SCM(FG-EMT08S-CM)、E1-PCE6138-8SCH(FG-EMT08S-CH)、E1-PCE6138-8SEM(FG-EMT08S-EM)、E1-PCE6138-8SEH(FG-EMT08S-EH)。










一、概述

本产品是一款专门工业级PCI-E串口卡,用于工业自动化系统制造和系统集成。FG-EMT08S(E1-PCE6138)提供8个RS-232串口,可以连接多种串口设备,如PC终端、调制解调器、打印机、扫描仪、指纹仪、密码键盘,显示屏等。每个端口最高数据传输率都可以达到921.6Kbps(部分型号)。

二、产品参数

串口界面:

RS-232串口传输速度最高可达921.6Kbps(参见型号表),收发均支持64Byte FIFO驱动程序和内建软硬件流量控制。支持DMA传输模式,提高数据传输吞吐量。

信号:RS232: DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、 RI
连接类型:DB62母头,DB62转8个RS232 DB9头
传输率:120Kbps-921.6Kbps(请参考产品型号表选择)
数据位: 5、6、7、8
停止位: 1、 1.5、2
校验位: None、  Even、Odd、 Space、Mark
流控制: RTS/CTS  XON/XOFF
接口静电保护: 双向保护,接口200W雷击浪涌保护,最大静电保护30KV。

PCI_Express界面:

总线:PCI-Express 1x 2.5Gbps
符合PCI-Express规范 Revision 1.1
PCI-Express Single-Lane (x1) 总线带宽 2.5Gbps
支持更改串口端口号

支持系统:
Windows10,8.1,8,7,Vista,2008,XP,2003(32bit/64bit),Linux 2.4.x/2.6.x


三、串口定义

1、DB9针型:


2、接口电平

RS232采用负逻辑电平:    -15~-3:逻辑1;    +15~+3:逻辑0;

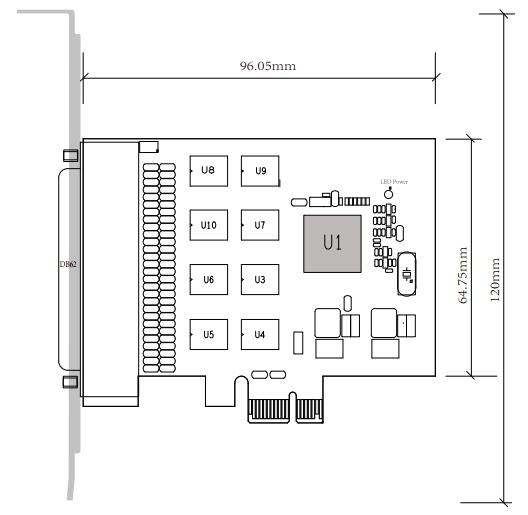

四、产品外形图


五、驱动程序安装

首先安装好串口扩展卡,开机,将附带的驱动光盘放在光驱驱动器内,找到文件“SYBA”目录(或“RDC”目录)的SYBA EUART DriverSYBA”,操作系统对应的驱动目录如下:

WinXPx86对应WinXP x86  32位系统
WinXPx64对应WinXP x64  64位系统
WinS03x86对应Win Server2003 32位系统
WinS03x64对应Win Server2003 64位系统
WinVistaAndLaterx86对应Windows10,8,7,Vista以及Server 2012,2008等32位系统
WinVistaAndLaterx64对应Windows10,8,7,Vista以及Server 2012,2008等64位系统

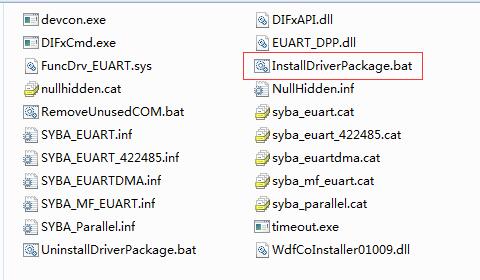

在对应的操作系统目录下,找到InstallDriverPackage.bat批处理命令,在Windows Vista以后版本的系统,单击鼠标右键,选择“以管理员身份运行(A)”来运行此文件,双击运行。

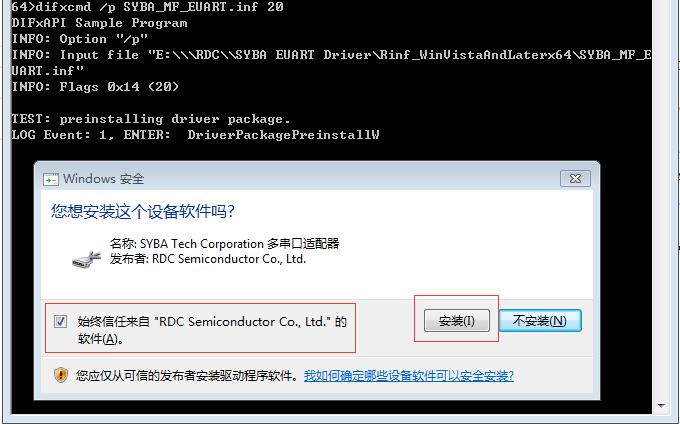

勾选信任框,点击安装,安装程序继续运行,安装窗口运行大约一分钟左右自动关闭,安装文件自动安装好驱动程序。

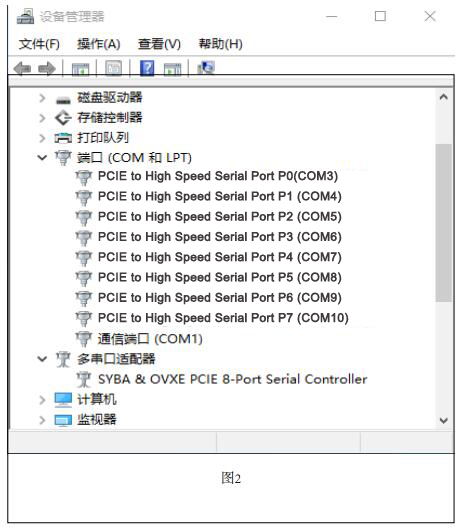

驱动安装过程中,会发现新的硬件,系统自动完成驱动安装,安装完成后,可以打开设备管理器,在设备管理器会增加“多串口卡”这个设备,打开“端口(COM和LTP)”,新增8个串口,如果系统原来存在串口,系统会自动顺序增加串口端口号



六、故障及排除:


数据通信失败


A、检查PCI-Express接口
B、检查RS-232输出接口连接线是否正确
C、检查供电是否正常
D、检查接线端子是否连接良好

七、串口端口参数设置


右键点击相应串口选项,如[PCIE to High Speed Serial PortP1(COM3)],点击属性,在高级选项标签里可以更改COM端口号,比如把COM3更改为COM11,如下图:
串口卡FG-EMT08S多串口卡在与设备通信过程中,会自动识设备串口参数,如传输波特率,停止位,校验位等。也可通过串口端口属性来更改相关设置。
