【转】硬盘功耗要多少及配套电源选择依据

  2021-09-30   jiajufan     3   0

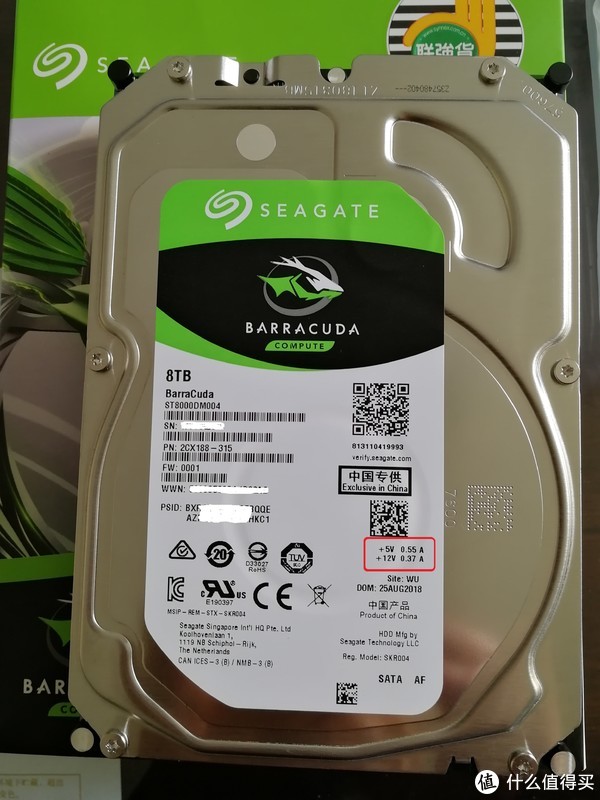

机械硬盘都会在产品标贴醒目位置标注有功耗。以下都以希捷8TB酷鱼为例,其运行需要+5V和+12V两种电压,只有同时满足这两种需求才能正常工作。具体需求为:+5V需要电流为0.55A,+12V需要电流为0.37A。如图1所示:

图1图1

通过简单计算可知,其运行时+5V需要2.75W的功率,+12V是4.44W,合计功耗是7.19W。但实际的硬盘功耗,特别是启动瞬间的功耗不止于此。如果仅以此为依据计算购买电源的话很可能导致供电不足。

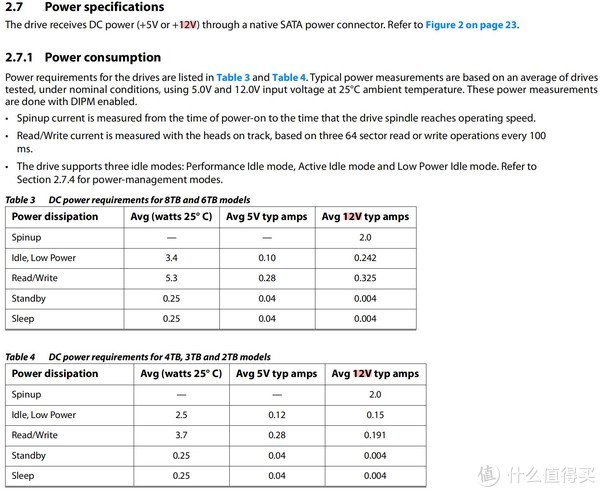

通过希捷官网的PDF文件可查知如下信息:

图2图2

启动时+12V所需电流是2A,那就是24W的功耗。以8盘位NAS插满为例,在机器启动时光硬盘就需要24W*8=192W的功率。

再往下看详细内容:

图3图3

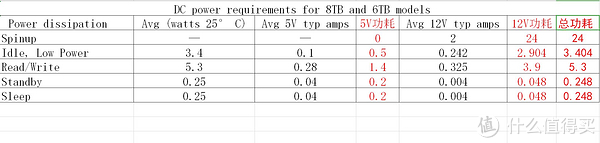

可见硬盘在不同工作状态对电源需求是不同的。启动时只需要+12V的供电,其他诸如空闲、读写、待机、休眠时除+12V以外还需+5V供电,但这些状态所需电流都较启动电流要小好多。整理表格总结如下:

图4图4

可见只有启动时所需功耗最大,但此时对+5V供电没要求。除此状态外,以日常读写功耗为最高,达到5瓦以上,但是对+5V供电就有了要求。如果你要组4U24盘位的机架服务器的话,就需要选择+5V供电能力超过1.4W*24=33.6W的电源,+12V供电能力》24W*24=576W的电源。这还只是硬盘部分,算上其他板卡、CPU后对电源供电能力的要求就更高了。以上都是以希捷的8TB酷鱼为例,如果你选用更大容量的硬盘,那电流需求就会更多。

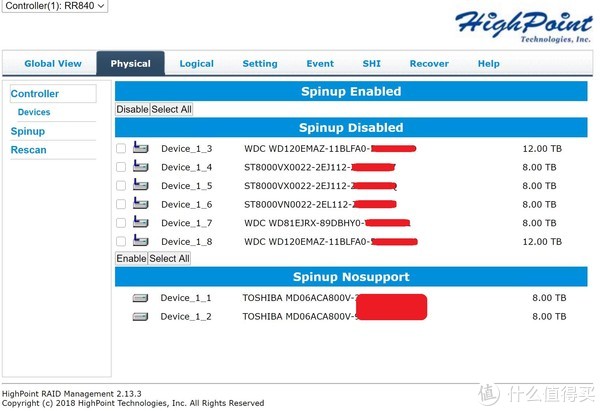

正因硬盘启动时对电流要求远超日常,所以一些RAID卡增加了交错启动功能,让某些硬盘先启动,另一些后启动。达到减小对电源压力的目的。但我在使用过程中遇到过启用交错启动后,有硬盘无法启动的故障。不知是RAID的原因还是硬盘的原因。

图5图5

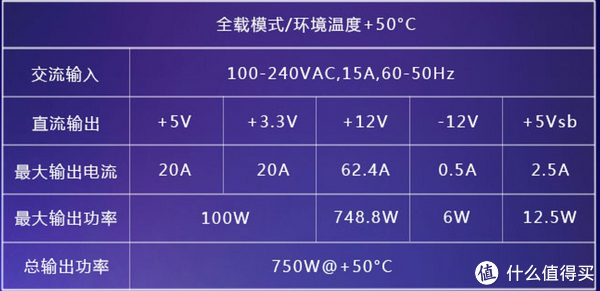

目前家用PC电源多数都是+5V和+3.3V联合供电,有部分电量需要分给+3.3V用电设备,如图6,所以选购电源时只看+12V供电和+5V供电能力是否满足仍有不足,还要考虑交叉负载以及其它设备供电情况。留出充足的余量为好。

图6图6

综上,日常使用可参考硬盘盘面标贴计算硬盘的功耗,但是启动时所需功耗最好还是查验官方文档为佳。

总结:为NAS或多硬盘机器选购电源时,需考虑以下因素:

1、硬盘启动时+12V供电是否足够。

2、+5V供电是否足够。

3、+5V和+3.3V联合供电是否足够(如果你的电源是+5V和+3.3V联合供电的)

另有最重要一点“纹波不稳炸四方”,除单独的供电瓦数外,电源的纹波能力的好坏决定了硬盘是否会因供电而产生坏道。为给小姐姐一个安稳的家,加点钱给你的NAS选个好电源吧硬盘功耗要多少及配套电源选择依据

*以上信息都根据希捷官方公布内容整理。为25度室温典型状态下功耗情况。实际情况因个人使用环境不同而略有差异
