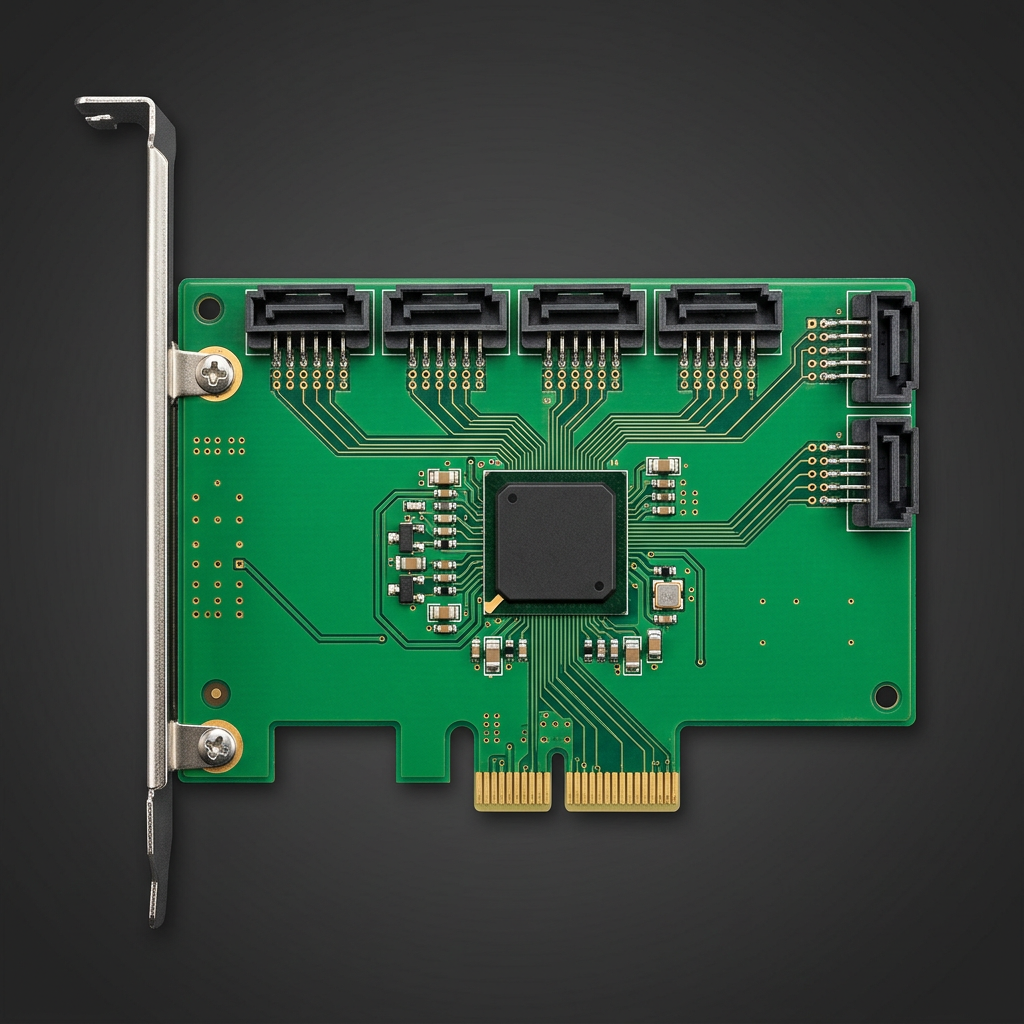

一、PCIe转SATA扩展卡概述
PCIe转SATA扩展卡通过PCI Express总线接口将主板的PCIe通道转换为SATA 3.0（6Gbps）或SATA 2.0（3Gbps）端口，为系统增加额外的存储设备连接能力。在工业控制、NAS存储、视频监控和数据采集等场景中，主板原生提供的SATA端口数量往往是有限的（通常2-6个），当需要连接更多存储设备时，SATA扩展卡成为最直接的解决方案。
SATA扩展卡的核心是桥接控制器芯片（Bridge Controller），它负责处理PCIe协议与SATA/AHCI协议之间的转换。主控芯片的选择决定了扩展卡的性能、端口数、RAID功能和操作系统兼容性。当前市场上主流的SATA控制器芯片厂商包括JMicron（智微）、ASMedia（祥硕）和Marvell（美满电子），它们在技术路线和产品定位上存在显著差异。
二、主流SATA主控芯片方案对比
2.1 JMicron系列
JMicron（智微科技）是台湾老牌的桥接控制器厂商，其SATA控制器产品在消费级和企业级市场中占有较大份额。主要产品包括：
- JMB585：PCIe Gen3 x2接口，提供5个SATA 6Gbps端口，支持端口倍增器（Port Multiplier）、NCQ（Native Command Queue）、AHCI/IDE双模式。可通过级联模式扩展至75个SATA设备（配合JMB575）。适用于NAS、DVR/NVR和服务器存储扩展。
- JMB582：PCIe Gen3 x1接口，提供2个SATA 6Gbps端口，同样支持Port Multiplier和NCQ。适用于需要少量额外SATA端口的基础应用场景。
- JMB575：端口倍增器芯片，配合JMB系列控制器使用，可将单端口扩展为5个SATA端口。
JMicron芯片在Linux内核中具有良好的驱动支持（ahci驱动原生支持），在Windows 10/11下同样即插即用。其PCIe Gen3 x2带宽约2GB/s（双向4GB/s），对于5个SATA 6Gbps端口（合计峰值约3GB/s单向）基本够用，但多盘并发大数据量读写时可能存在带宽瓶颈。
2.2 ASMedia系列
ASMedia（祥硕科技）是华硕集团旗下的芯片设计公司，其SATA控制器以优秀的Linux原生支持和较高的性价比著称。主要产品包括：
- ASM1166：PCIe 3.0 x2接口，提供6个SATA 6Gbps端口。最大支持6个SATA设备，驱动在主流Linux内核（4.15+）中已原生支持。该芯片采用PCIe x4物理插槽但仅连接x2电气通道，实际带宽约2GB/s单向。
- ASM1164：与ASM1166类似，提供4个SATA端口，适合紧凑型应用。
- ASM1064：PCIe 2.0 x2接口，提供4个SATA 6Gbps端口。PCIe 2.0 x2带宽约1GB/s单向，对于4个SATA端口（合计理论峰值约2.4GB/s）存在带宽不足的问题，不适合多盘并发读写。
- ASM1061：PCIe 2.0 x1接口，提供2个SATA 6Gbps端口，最常见的入门级方案。
ASMedia芯片的一个显著优势是原生支持Linux内核的ahci驱动，无需额外安装闭源驱动。ASM1166是目前市场上六端口SATA扩展卡的主流方案。
2.3 Marvell系列
Marvell（美满电子）是存储控制器领域的老牌厂商，其SATA控制器定位于企业和云存储市场。主要产品包括：
- 88SE1475：PCIe 3.0 x8接口，支持最多16个SATA 6Gbps端口（88SE14xx系列），配备两组独立XOR引擎，支持硬件RAID功能。典型功耗仅为8.5W，适用于云存储、归档和大容量存储子系统。
- 88SE9215：PCIe 2.0 x2接口，提供4个SATA 6Gbps端口。部分版本支持RAID 0/1/10功能，适用于桌面和入门级服务器。
需要注意的是，部分Marvell芯片在Linux下的支持存在差异——88SE92xx系列使用Marvell私有驱动或ahci兼容模式，而88SE14xx系列需要专用的mv_sas驱动。在选购时需要确认具体芯片型号在目标操作系统下的驱动支持情况。
三、端口数选型建议
SATA扩展卡的端口数选择取决于实际连接需求和物理空间限制：
- 2端口卡：适用于需要额外连接1-2个SSD或HDD的基础场景，如工控主机数据记录、轻量NAS启动盘扩展。推荐芯片：JMB582、ASM1061。PCIe x1插槽即可满足带宽需求。
- 4端口卡：最主流配置，适用于NAS系统、视频监控存储、中等规模工控数据采集。推荐芯片：ASM1064（入门）、88SE9215（RAID需求）、JMB585（高级应用）。建议使用PCIe x4或更高插槽。
- 5-6端口卡：适用于需要同时连接多个HDD做RAID阵列的场景。推荐芯片：JMB585（5端口）、ASM1166（6端口）。建议使用PCIe x4插槽。
- 8端口及以上：适用于企业级存储、大型NAS和云存储场景。推荐方案：Marvell 88SE1475（16端口）或双JMB585组合。必须使用PCIe x8或x16插槽。
需要注意的是，实际可用带宽受限于PCIe接口的代际和通道数。以5端口SATA 6Gbps卡为例，5个端口同时满速读取的理论带宽约为3GB/s，而PCIe 3.0 x2接口的带宽约为2GB/s，这意味着多盘并发场景下存在一定的带宽分配限制。
四、RAID功能支持
SATA扩展卡的RAID支持分为软件RAID和硬件RAID两种模式：
- 软件RAID：通过操作系统或主板芯片组实现RAID功能，扩展卡仅提供SATA端口连接。所有RAID计算由CPU完成（如Windows的存储空间、Linux的mdadm）。这种方式成本低、灵活性高，但会占用CPU资源。
- 硬件RAID：扩展卡内置RAID控制器，独立完成RAID计算。Marvell 88SE1475配备独立XOR引擎，支持RAID 0/1/5/10等阵列模式。硬件RAID性能更高且不占用主机CPU，但成本也显著更高。
在工控系统中，选择软件RAID还是硬件RAID需要权衡：对于对CPU占用不敏感的工控应用（如数据记录、监控存储），软件RAID配合高性能CPU即可满足需求；对于实时性要求高的工控系统（如需要持续存储采集数据的场景），硬件RAID扩展卡能提供更稳定的性能。
五、操作系统与驱动兼容性
SATA扩展卡的操作系统兼容性是选型的重要考量因素：
- Windows 10/11：JMicron、ASMedia和Marvell芯片均提供Windows原生驱动支持（通过标准AHCI驱动），多数型号即插即用。
- Linux内核：ASMedia和JMicron芯片通常由标准ahci驱动原生支持，无需额外安装驱动。某些Marvell芯片（如88SE92xx系列）同样兼容标准ahci驱动，但88SE14xx系列由标准ahci驱动支持。
- 工控专有系统：对于基于Windows Embedded、Windows IoT Enterprise或特定Linux发行版的工控系统，建议优先选择AHCI标准的控制器芯片（ASMedia和JMicron），以确保驱动兼容性和长期维护支持。
六、工控场景中的选型建议
在工业控制系统中，SATA扩展卡通常用于以下场景：
- 数据记录与日志存储：工控主机需要长时间记录运行日志、传感器数据和工业过程参数，推荐2-4端口扩展卡配合大容量工业级SSD（如SLC或3D TLC）。建议选择JMicron JMB582或ASM1061等成熟芯片方案，确保长期稳定运行。
- NAS存储系统：作为工控网络中的存储节点，需要4-6端口扩展卡同时连接多个HDD组建RAID阵列。推荐JMB585或ASM1166芯片方案，支持关键数据冗余存储。
- 机器视觉图像存储：高清工业相机持续采集的图像数据需要大容量存储空间，建议使用4端口及以上SATA扩展卡配合高速SSD。需注意PCIe带宽是否满足多盘写入需求。
- 宽温环境适应性：工控系统的宽温工作环境（-20°C至70°C）对扩展卡的稳定性提出了更高要求。JMicron和ASMedia芯片在宽温环境下均有成熟的产品验证，但建议在实际应用环境中进行充分的稳定性测试。
七、总结
PCIe转SATA扩展卡的选型需要综合考量主控芯片方案、端口数需求、RAID功能支持和操作系统兼容性。JMicron芯片在端口量、成熟度和级联扩展能力上有优势；ASMedia芯片以Linux原生支持和性价比见长；Marvell芯片则面向高性能企业级RAID应用。在工控环境中，建议优先选择经过广泛验证的芯片方案（JMB585、ASM1166），并根据实际存储需求和带宽限制做出合理选择，避免过度配置或带宽不足的选型失误。
