一、PCIe插槽供电标准概述

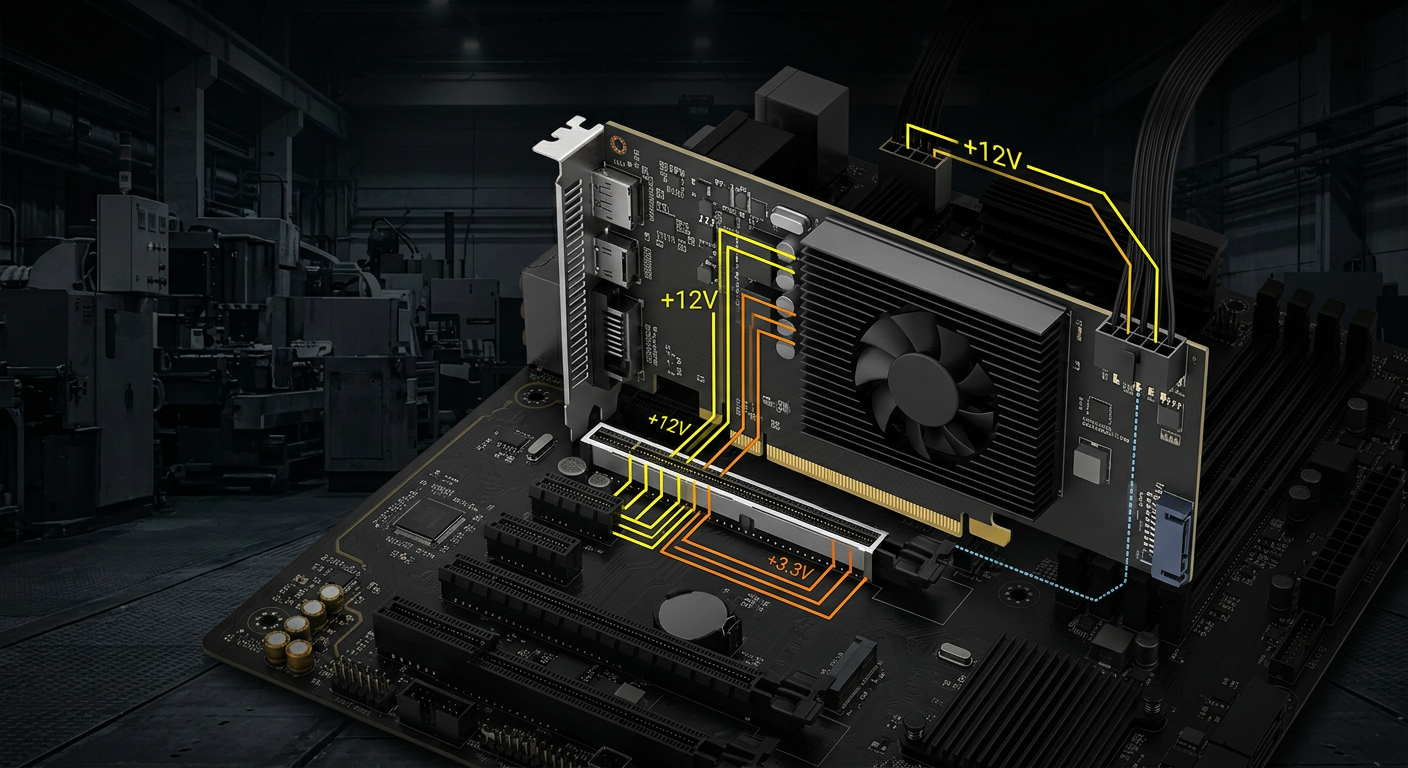

PCIe插槽通过金手指提供两组电源：+3.3V和+12V。根据PCI-SIG（PCI Special Interest Group）制定的规范，所有PCIe扩展卡在使用中均可消耗最多3A的+3.3V电流（约9.9W）。而+12V的供电能力则取决于插槽的物理尺寸（通道数）和卡的类型。
需要注意的是，PCIe插槽不提供+5V供电——这与传统的PCI插槽不同（32-bit PCI插槽通常提供+5V）。这意味着，需要+5V供电的扩展卡（如USB扩展卡）必须在板载上通过DC-DC转换电路将+12V降压至+5V，或者通过外接SATA/Molex电源接口直接从电源获取+5V。
二、各规格PCIe插槽的供电能力
PCI-SIG CEM（Card Electromechanical）规范对PCIe扩展卡在不同尺寸插槽下的初始（上电默认）和配置后的功率限制做了明确规定：
| 插槽规格 | +12V初始电流 | 初始总功率 | 配置后（高功率设备） |
|---|---|---|---|
| PCIe x1 | 0.5A | 10W（含+3.3V） | 全高卡可达25W |
| PCIe x4 / x8 / x16（非显卡） | 2.1A | 25W（含+3.3V） | 与初始一致 |
| PCIe x16（显卡类） | 5.5A | 75W（含+3.3V） | 需软件配置为高功率模式 |
关键解读：
- PCIe x1插槽：初始阶段仅能提供0.5A @ +12V（6W），加上+3.3V的9.9W上限，总功率不超过10W。全高（standard-height）x1卡在完成初始化后可通过软件配置提升至25W上限。大多数工控扩展卡（单串口卡、单口USB卡、单口千兆网卡）均在此功率范围内。
- PCIe x4及以上插槽（非显卡类）：初始和配置后均为2.1A @ +12V（25W），加上+3.3V后总功率限制为25W。需要注意的是，即使物理插槽为x16，如果主板实际只连接了x4通道，供电能力仍按25W计算。
- PCIe x16插槽（用于显卡类设备）：经过软件初始化配置为高功率设备后，可以从+12V获取最多5.5A（66W），加上+3.3V后总功率可达75W。这张规范主要面向独立显卡，显卡之外的x16卡仍适用25W规则。
三、常见工控扩展卡的功率需求
以下为工控场景中常见PCIe扩展卡的典型功率需求范围：
- 串口/并口扩展卡：1-2口串口卡通常低于5W，4-8口串口卡约5-10W，完全在x1插槽功率范围内。
- 千兆/万兆网卡：单口千兆网卡约2-5W，四口千兆（如Intel I350-T4）约8-12W，万兆网卡（如Intel X550）约10-20W。
- USB 3.0/3.1扩展卡：这里存在一个特殊的供电挑战——USB接口需要+5V供电。2口USB 3.0卡约需10-15W（包括USB设备供电），4口卡可达20-30W。许多USB 3.0卡因此配备SATA或Molex辅助电源接口，直接从电源获取+5V。
- SATA扩展卡：2-4口SATA卡约5-15W，8口卡约15-25W，接近x4插槽功率上限。
- M.2 NVMe扩展卡：单盘NVMe卡约5-10W，双盘卡约10-20W。
- 视频采集卡：单路采集卡约5-10W，多路采集卡可达15-25W。
四、为什么部分PCIe扩展卡需要外接辅助供电？
根据以上功率分析，很多扩展卡的功率需求并未超过插槽供电上限，但部分产品（尤其是多端口USB 3.0扩展卡）仍然配备外接SATA或Molex电源接口。主要原因如下：
4.1 USB扩展卡对+5V的特殊需求
这是最核心的原因。PCIe插槽仅提供+3.3V和+12V，不提供+5V。USB接口的输出电压标准为+5V。因此，USB扩展卡要在PCIe插槽上正常工作，必须自行生成+5V供电。
有两种实现方式：
- 板载DC-DC降压方案：通过板载DC-DC转换电路将+12V降压至+5V。这种方案无需外接供电，布线更整洁，但成本较高，电路设计也更复杂。
- 外接供电方案：通过SATA 15-pin或Molex 4-pin电源接口直接从电脑电源获取+5V。这种方案成本较低，电路设计简单，但需要额外接线，且漏接电源会导致扩展卡不工作。
4.2 多端口或大功率设备的功率储备
即使板载了DC-DC电路，从+12V降压至+5V时的转换效率（通常80-90%）以及可用的+12V电流上限也可能限制USB端口的输出能力。以PCIe x1插槽为例，+12V只有0.5A/6W可用，降压到+5V后理论可用功率进一步降低，难以满足4个USB 3.0端口同时提供每个端口900mA（共3.6A @ +5V = 18W）的需求。
配备外接供电接口后，扩展卡可以直接从电源获取充足的+5V（SATA接口提供最多约54W），确保所有USB端口在满载时都能正常工作。
4.3 工控环境中的稳定考虑
外接供电的另一个实际好处是分担了主板上+12V供电线路的负载。在工控环境中，主板可能已连接多张扩展卡以及其他外设，直接从电源获取辅助供电可以减少对主板供电回路的热负荷。
五、辅助供电接口类型及功率能力
| 接口类型 | 标准供电能力 | 电压 | 常见用途 |
|---|---|---|---|
| SATA 15-pin | 约54W | +5V / +12V | USB扩展卡、SATA扩展卡 |
| Molex 4-pin（大4-pin） | 约54W | +5V / +12V | USB扩展卡、老式设备 |
| PCIe 6-pin辅助供电 | 75W | +12V | 显卡、万兆网卡、阵列卡 |
| PCIe 8-pin辅助供电 | 150W | +12V | 大功率显卡 |
| 12VHPWR 16-pin | 最高600W | +12V | 高端显卡（PCIe 5.0） |
对于绝大多数工控扩展卡，外接供电通常采用SATA或Molex接口，其54W的供电能力已经远超大多数扩展卡的需求。
六、选择与安装建议
- 选购扩展卡前先确认插槽类型：工控主板的PCIe插槽规格各异。检查主板说明书或实际观察插槽物理尺寸，确认可用通道数（如x1、x4、x16）和可用功率预算。
- 根据功率需求选择供电方案：对于不超出插槽功耗上限的扩展卡（如单口串口卡、单口千兆网卡），无需辅助供电。对于多口USB 3.0卡或8口以上SATA卡，建议选择带有外接供电接口的型号或用板载DC-DC方案。
- 外接供电务必接上：如果扩展卡配备了SATA或Molex电源接口，建议连接电源。虽然某些卡在不接辅助供电时也可能低负载工作，但在USB端口满载时可能因供电不足导致设备识别失败或数据异常。
- 工控环境优先考虑稳定性：在7×24小时运行的工控系统中，建议选择成熟的DC-DC无外接供电方案，减少因振动导致的电源接口松动风险。如果选用了外接供电方案，应使用扎带或胶固定接口。
- 注意PCIe版本对功耗的影响：PCIe 4.0/5.0每条通道的有源功耗高于PCIe 3.0（PCIe 4.0约3-4W/通道，PCIe 5.0约5-6W/通道），但插槽供电上限标准并未随版本提高而改变。高版本PCIe设备可能需要更充足的辅助供电。
七、总结
PCIe插槽的供电能力由物理规格决定：x1槽初始10W（配置后全高可达25W）、x4及以上槽25W、x16显卡槽75W。工控场景中绝大多数串口、网卡、单口USB卡均在x1供电范围内，但多口USB 3.0扩展卡因其对+5V的特殊需求和大功率特性，往往需要辅助供电或板载DC-DC方案。理解这些供电标准有助于用户选择适合自己工控应用环境的扩展卡，确保系统长期稳定运行。
