一、Wake-on-LAN 技术概述
Wake-on-LAN（简称WOL或WoL）是一种以太网计算机网络标准，允许一台处于休眠状态（S3/S4）或软关机状态（S5）的计算机通过网络消息被唤醒或开机。该标准基于AMD公司的Magic Packet Technology（魔法封包技术），由AMD与Hewlett-Packard共同开发，并于1995年11月在AMD白皮书中首次正式提出。
WOL标准推出后获得了快速采纳：1996年10月，IBM与Intel组成先进管理联盟（AMA），并于1997年4月正式采纳了WOL技术。此后，Intel在其Wired for Management（WfM）规范中也集成了该功能。与大多数网络协议不同，WOL没有对应的RFC文档，但经过近三十年的发展，它已成为事实上的行业标准。
对于工控领域而言，WOL技术具有重要价值：远程无人值守站点的设备重启、分布广泛的传感器采集节点的定时唤醒、以及远程运维管理，都依赖这一底层能力。

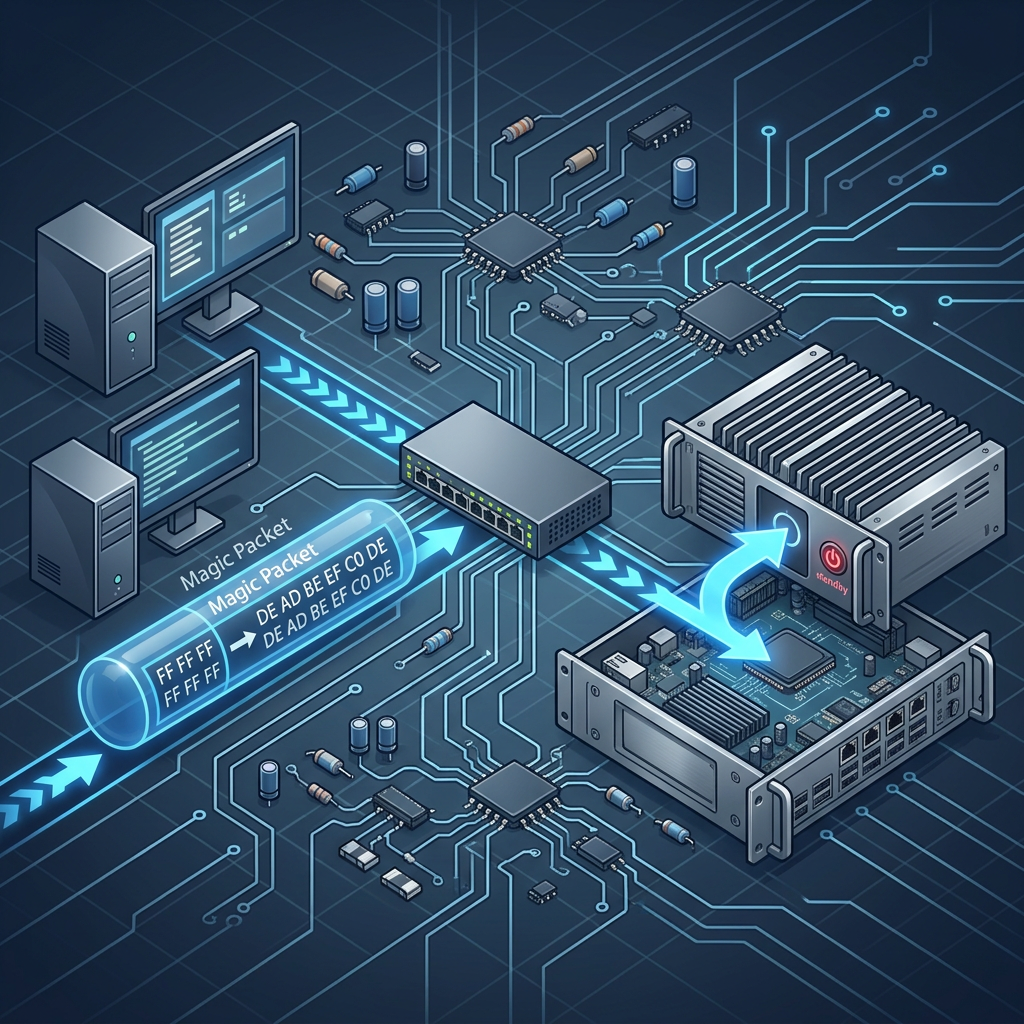

二、Magic Packet：魔法封包结构详解
WOL的核心机制是Magic Packet（魔法封包）。这是一个特殊构造的以太网帧，其载荷中包含以下数据结构：
- 6字节的同步前导码：连续6个0xFF（十六进制），即 FF FF FF FF FF FF
- 16次重复的目标MAC地址：将目标设备的48位MAC地址连续重复16次
- 可选：4字节或6字节的SecureOn密码（用于认证唤醒）
整个Magic Packet的固定标识部分长度为102字节（6 + 16×6 = 102字节）。当目标网卡在低功耗状态下持续监听网络流量，检测到Magic Packet中的MAC地址与自身地址匹配时，网卡会通过PCI/PCIe总线上的PME（Power Management Event）信号通知主板和电源，触发唤醒流程。
由于Magic Packet的检测仅在数据链路层（Layer 2）进行，不涉及完整的协议栈解析，因此它可以作为任何网络层和传输层协议的载荷传输。实际使用中最常见的封装方式包括：
- UDP广播：发送至端口7（Echo Protocol）或端口9（Discard Protocol）
- 直接以太网帧：使用EtherType 0x0842
- 由于TCP是面向连接的协议，需要在发送数据前建立连接，因此不适用于WOL场景
三、硬件与电源管理要求
实现WOL功能需要满足以下硬件条件：
- 主板支持：主板必须支持ACPI（高级配置与电源管理接口）规范，并在BIOS/UEFI设置中开启PCIe设备唤醒功能（通常命名为"Wake on PCI/PCIe"、"Power on LAN"或"PME唤醒"）
- 网卡支持：网卡（包括板载网卡和独立PCIe网卡）必须支持WOL功能。目前几乎所有千兆以太网控制器（如Intel I210/I219、Realtek RTL8111H/RTL8169）均支持WOL
- 电源供应：在计算机关闭（S5状态）或休眠（S3状态）时，主板必须向网卡提供辅助电源（Vaux），使网卡保持最低限度的运作能力。独立PCIe网卡通过PCIe插槽的Vaux引脚获得待机供电
- 网络连接：网线必须保持连接，且交换机端口需保持活动状态
在待机状态下，为了降低功耗，千兆网卡通常会将链路速度降至最低（例如10 Mbit/s）。这虽然增加了少量待机功耗（通常不超过1-2W），但能够显著降低耗电——对于依赖电池供电的笔记本电脑而言，这一点尤其重要。
四、WOL配置方法
4.1 BIOS/UEFI设置
进入BIOS设置界面，找到电源管理相关选项，开启以下功能（不同主板厂商命名可能不同）：
- "Wake on LAN" 或 "Power on LAN"
- "Wake on PCI/PCIe Card" 或 "PME Wake"
- "ERP Ready" 或 "ERP Support" 需关闭（开启ERP会切断待机供电）
4.2 Windows操作系统配置
在Windows系统中，通过设备管理器进行配置：
- 打开设备管理器 → 网络适配器 → 右键网卡 → 属性 → 电源管理选项卡
- 勾选"允许此设备唤醒计算机"
- 勾选"仅允许幻数据包唤醒计算机"（推荐选项，防止误唤醒）
- 在高级选项卡中，确保"Wake on Magic Packet"和"PME"已启用
4.3 Linux操作系统配置
在Linux系统中，使用ethtool工具配置WOL：
# 检查当前WOL状态 sudo ethtool eth0 | grep Wake-on # 输出示例：Supports Wake-on: pumbag # Wake-on: d # d=禁用, p=物理活动, u=单播, m=组播, b=广播, a=ARP, g=魔法封包 # 启用Magic Packet唤醒 sudo ethtool -s eth0 wol g # 持久化设置（写入rc.local或systemd服务）
ethtool中的WOL标志含义：
- d：禁用（Disabled）
- p：物理层活动唤醒（PHY activity）
- u：单播报文唤醒（Unicast）
- m：组播报文唤醒（Multicast）
- b：广播报文唤醒（Broadcast）
- a：ARP请求唤醒
- g：Magic Packet唤醒（WOL核心功能）
4.4 发送WOL唤醒包
在同一子网内发送唤醒包：
# Linux使用wol命令 wol 00:11:22:33:44:55 # 或使用etherwake etherwake -i eth0 00:11:22:33:44:55 # 跨互联网发送（需端口转发） wol -p 9 --host=remote-server.example.com 00:11:22:33:44:55
五、跨子网与远程WOL
由于Magic Packet在数据链路层（Layer 2）广播，默认情况下只能在同一直连子网内工作。跨子网WOL有以下几种实现方式：
- 子网定向广播（Subnet Directed Broadcast, SDB）：由路由器将UDP广播包转发到目标子网的广播地址。此技术需要在中间路由器上启用IP directed-broadcast功能
- WOL网关/代理：在目标子网内部署一台始终保持开机的设备（如工控管理服务器或树莓派），接收外部指令后在本子网内发送Magic Packet
- UDP端口转发：在路由器上将特定端口（如UDP 9）转发到目标设备的IP地址，直接将Magic Packet送达目标
在工控场景中，推荐使用WOL网关/代理方案，因为其配置简单、可靠性高，且不依赖路由器的SDB支持。
六、SecureOn密码认证
标准的Magic Packet支持可选的SecureOn密码认证机制。当网卡启用了SecureOn功能后，Magic Packet中需要在16次MAC地址重复之后附加4字节或6字节的密码。只有密码匹配时，网卡才会触发唤醒。该功能可以防止局域网内的恶意唤醒攻击。需要注意的是，SecureOn的密码以明文形式存储在Magic Packet中，因此在安全等级要求较高的场景中，应结合其他访问控制措施使用。
七、WOL的局限性
- 不提供发送确认：Magic Packet以无连接方式发送，没有确认机制，发送方无法确认数据包是否被目标接收
- 无线网卡的挑战：大多数802.11无线网卡在低功耗状态下无法维持链路连接，无法接收Magic Packet。Wi-Fi环境需使用WoWLAN（Wake on Wireless LAN）标准
- 需要MAC地址：WOL工作在IP层以下，DNS名称和IP地址无效，必须使用目标MAC地址
- ERP认证影响：符合ERP Lot 6/9规范的电源在S5状态下可能切断Vaux待机电源，导致网卡无法监听Magic Packet。需要在BIOS中禁用ERP模式
- Windows快速启动影响：Windows 10/11的快速启动（Fast Startup）使用混合关机（S4+Hibernation），可能影响WOL从完整关机状态触发
八、工控场景中的WOL应用与选型建议
在工业自动化远程运维场景中，WOL技术有多种典型应用：
- 无人值守站点管理：在偏远工业站点中，通过WOL远程启动工控机进行软件更新或故障恢复
- 定时唤醒与批量管理：与NVR（网络录像机）或SCADA服务器配合，实现非工作时间的节能管理，在必要时远程唤醒
- PCIe独立网卡的WOL支持：在选购PCIe独立网卡用于WOL时，建议确认以下事项：
- 网卡芯片必须明确标注支持WOL（Intel I210、Realtek RTL8111H等均支持）
- PCIe插槽必须提供Vaux待机电源（部分低端主板的x1插槽可能不支持）
- 对于多端口网卡，通常只有Port 0支持WOL功能
- 在Linux系统下，使用"ethtool eth0"确认"Supports Wake-on"中包含"g"标记
- 推荐结合IPMI/BMC使用：对于关键工控节点，建议将WOL作为轻量级远程开机方案，与IPMI或BMC（基板管理控制器）带外管理功能配合使用，提供多层远程管理能力
总体而言，WOL是一种成本极低（无需额外硬件）、实施简单、且经过了近三十年验证的远程唤醒技术。对于工控场景中广泛的远程管理需求，WOL提供了一个可靠的基础功能层，值得在系统设计阶段就纳入考虑。
