PCI Express（简称 PCIe）自 2003 年由 Intel、Dell、HP 和 IBM 等公司联合推出以来，已逐步取代传统的 PCI、PCI-X 和 AGP 总线，成为计算机和工控系统中连接扩展部件的核心接口标准。PCIe 采用点对点串行连接架构，通过称为"通道"（lane）的差分信号对实现全双工数据传输。每个通道由一对发送线和一对接收线组成，具备独立的数据收发能力。
本文从工控客户实际选型的角度出发，系统介绍 PCIe 各代规范的技术参数、插槽规格类型及通道分配原则，并提供扩展卡与插槽匹配的实用指导。
PCIe 代际演进：从 1.0 到 6.0
PCI-SIG（PCI 特殊兴趣小组）自推出 PCIe 标准以来，已先后发布了多个代际版本，每代的单通道传输速率基本呈翻倍增长。下表汇总了各代 PCIe 的核心参数：
| PCIe 版本 | 发布年份 | 单通道速率 (GT/s) | 编码方式 | 单通道带宽 (GB/s) | x16 总带宽 (GB/s) |
|---|---|---|---|---|---|
| 1.0 | 2003 | 2.5 | 8b/10b | 0.25 | 4.0 |
| 2.0 | 2007 | 5.0 | 8b/10b | 0.50 | 8.0 |
| 3.0 | 2010 | 8.0 | 128b/130b | 0.985 | 15.75 |
| 4.0 | 2017 | 16.0 | 128b/130b | 1.969 | 31.51 |
| 5.0 | 2019 | 32.0 | 128b/130b | 3.938 | 63.02 |
| 6.0 | 2022 | 64.0 | PAM-4 + FLIT | 7.563 | 121.0 |
注意：表中带宽为单向数值，PCIe 为全双工架构，双向带宽为单向的两倍。从 PCIe 3.0 开始，编码方式从 8b/10b 升级为 128b/130b，将编码开销从 20% 降低至约 1.5%，从而在 8 GT/s 的原始信号速率下实现了接近 1 GB/s 每通道的有效数据带宽。

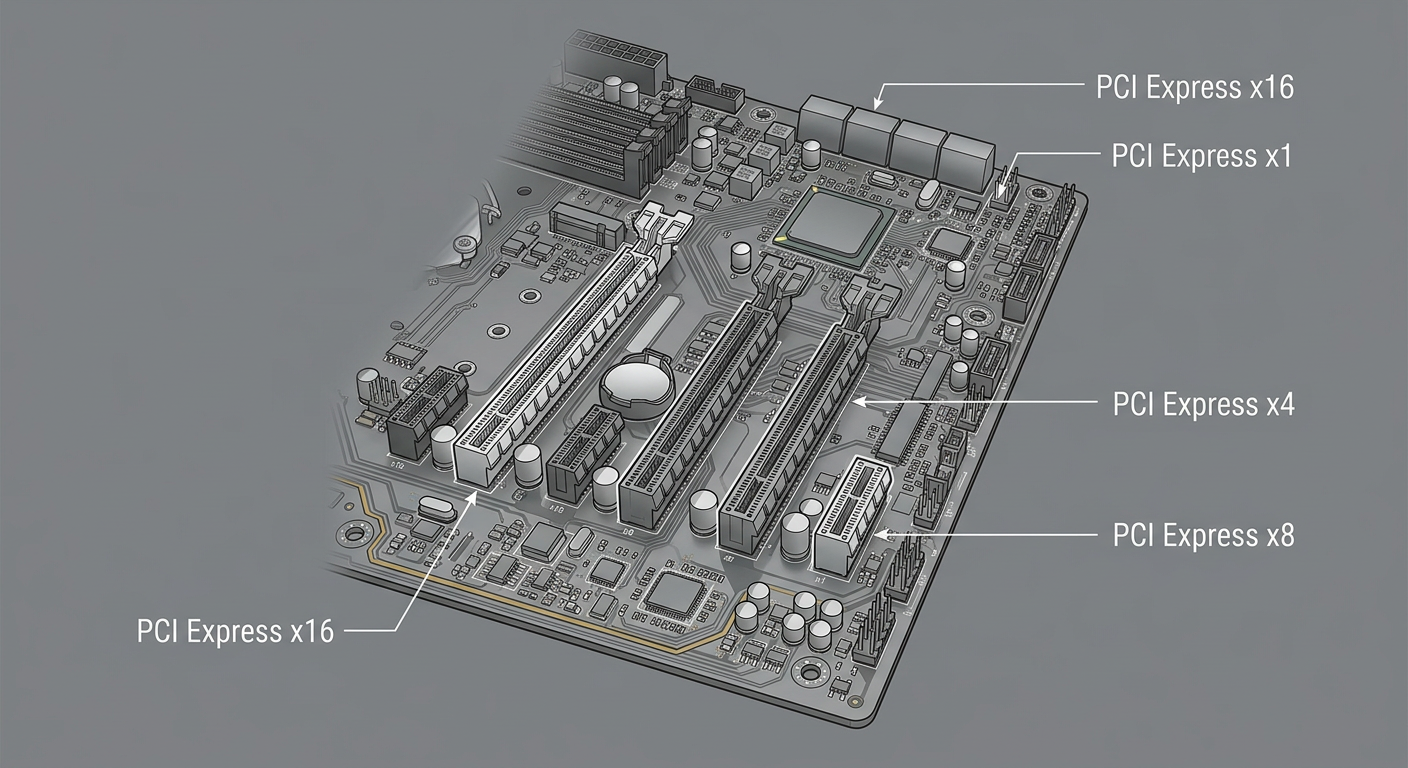

插槽规格：x1、x4、x8 与 x16
PCIe 插槽的物理尺寸根据通道数量分为 x1、x4、x8 和 x16 四种主要规格。通道数越多，插槽越长，提供的总带宽也越高。具体带宽对比如下：
| 规格 | 物理长度 (针脚数) | PCIe 1.0 | PCIe 2.0 | PCIe 3.0 | PCIe 4.0 | PCIe 5.0 |
|---|---|---|---|---|---|---|
| x1 | 18 对 (36 针) | 0.25 GB/s | 0.5 GB/s | ~1 GB/s | ~2 GB/s | ~4 GB/s |
| x4 | 21 对 (42 针) | 1 GB/s | 2 GB/s | ~4 GB/s | ~8 GB/s | ~16 GB/s |
| x8 | 25 对 (49 针) | 2 GB/s | 4 GB/s | ~8 GB/s | ~16 GB/s | ~32 GB/s |
| x16 | 32 对 (64 针) | 4 GB/s | 8 GB/s | ~16 GB/s | ~32 GB/s | ~64 GB/s |
需要注意两个关键点：
- 物理尺寸 ≠ 电气通道数： 主板上一条 x16 尺寸的插槽可能仅被分配了 x8 或 x4 的电气通道。判断实际带宽应以主板规格书或 UEFI/BIOS 中的显示为准。
- 机械与电气兼容： x1、x4、x8 规格的扩展卡可以安装到更大的 x16 插槽中（机械兼容），但仍以其自身通道数运行。而 x16 或 x8 卡无法装入更小的 x4 或 x1 物理插槽中。
通道分配与主板设计
CPU 和芯片组提供了有限的 PCIe 通道资源。以主流消费级平台为例：
- 桌面 CPU（如 Intel Core / AMD Ryzen 主流型号）通常提供 16–24 条 PCIe 通道，这些通道优先分配给第一条 x16 插槽（显卡）和 M.2 NVMe SSD 接口。
- 芯片组扩展： 主板芯片组（如 Intel B760 / Z790、AMD B650 / X670）通过 DMI（Intel）或类似总线与 CPU 连接，额外提供一定数量的 PCIe 通道用于扩展插槽和板载外设。这些由芯片组提供的通道共享 DMI 带宽，因此多个外设同时满载时可能面临带宽竞争。
- 工控主板特点： 工业级主板通常采用 H610、Q670 或 C 系列芯片组，提供更丰富的传统 PCI 插槽和多条 PCIe x1/x4 插槽，以满足多个串口卡、并口卡和采集卡同时使用的场景。
- 服务器平台： Intel Xeon / AMD EPYC 平台通常提供 48–128 条 PCIe 通道，且大量使用 PCIe 交换器（switch）进行扩展，是支持多张高速网卡和存储阵列卡的首选。
扩展卡带宽需求速查
| 扩展卡类型 | 典型带宽需求 | 推荐最小插槽规格 | 常见接口 |
|---|---|---|---|
| 串口卡（2–8 口） | < 10 MB/s | PCIe x1（任一世代） | PCIe 2.0 x1 即完全满足 |
| 并口卡 | < 20 MB/s | PCIe x1 | PCIe 2.0 x1 即完全满足 |
| 千兆以太网卡 | ~250 MB/s（单向满载） | PCIe x1 | PCIe 2.0 x1（约 500 MB/s）已满足 |
| 万兆以太网卡 | ~1.25 GB/s（单向满载） | PCIe 3.0 x4 或 PCIe 2.0 x8 | 常见 PCIe 3.0 x4 或 x8 方案 |
| SATA 扩展卡（4 口） | ~2 GB/s（4 口同时 SATA 6G） | PCIe 3.0 x2 或 x4 | PCIe 3.0 x4 为稳妥选择 |
| USB 3.2 Gen 2×2 卡 | ~2.5 GB/s（单向） | PCIe 3.0 x4 | ASM3242 芯片要求 PCIe 3.0 x4 |
| 视频采集卡（1080p60） | ~200–500 MB/s | PCIe 2.0 x1 或 x4 | PCIe 2.0 x4 已确保冗余 |
| 高端显卡 | > 10 GB/s | PCIe 3.0 x16 或 PCIe 4.0 x8 | x16 插槽，建议匹配代际 |
实际选型中的常见误区
- 误区一："插槽越大速度越快" — 扩展卡只能使用其设计支持的最大通道数。一张 PCIe 2.0 x1 的串口卡，即使安装在 x16 插槽中，也只在 PCIe 2.0 x1 模式下工作。
- 误区二："新代际插槽自动提速旧卡" — PCIe 向下兼容但向上锁定：一张 PCIe 3.0 卡插在 PCIe 5.0 插槽中，会以 PCIe 3.0 速率运行；一张 PCIe 4.0 卡插在 PCIe 3.0 插槽中也只能运行在 PCIe 3.0 速率。
- 误区三："所有 x16 插槽都是全通道" — 很多主板的第二条 x16 物理插槽仅有 x4 电气通道，特别是使用 H610 / B760 等主流芯片组时。安装万兆网卡等设备前务必确认。
- 误区四："PCIe 世代越高越好" — 对于串口卡、并口卡等低速外设，PCIe 1.0 x1 的带宽已经绰绰有余，选配更高世代的插槽不会带来实际性能提升。
在工控系统中的实际意义
工控系统通常需要同时安装多块不同类型的扩展卡——例如多口串口卡、数字 I/O 卡和采集卡。在这些场景中，带宽规划的关键不是追求最高世代，而是确保每张卡有足够的通道带宽不被瓶颈。多数工控应用使用 PCIe 2.0 或 3.0 已足够；只有万兆网卡、高速 NVMe 存储和高帧率采集卡才需要 PCIe 3.0 x4 以上插槽。
此外，工控对稳定性和兼容性的要求高于消费级应用，建议优先选用独立芯片方案（如 ASMedia、Intel、Renesas 等）的扩展卡，并确认所选主板的 BIOS/UEFI 可手动锁定 PCIe 世代，以规避自动协商时可能出现的降级问题。
总结
PCIe 代际和通道配置是影响扩展卡性能的关键因素。通过了解 PCIe 1.0 到 5.0 每代的技术参数、通道与插槽的关系，以及不同类型扩展卡的实际带宽需求，工控设备的选型者可以更准确地评估主板是否满足多卡并行要求。在实际部署中，建议优先查阅主板规格书中关于 PCIe 插槽电气通道数的说明，避免因通道不足导致扩展卡性能受限。
