一、概述
串口通信是工业自动化领域最基础、最可靠的数据交换方式之一。在所有串口通信标准中，RS-232和RS-485是应用最为广泛的两个标准。两者均由美国电子工业协会（EIA）制定，但诞生年代、技术路线和适用场景差异显著。
RS-232诞生于1960年，最初用于计算机与调制解调器（Modem）之间的连接；RS-485则于1983年推出，专为工业环境中的远距离、多设备通信而设计。在工控现场，PLC、变频器、传感器、仪器仪表等设备广泛采用这两种接口标准。正确理解两者的技术差异，对于设计稳定可靠的工业通信系统至关重要。
二、RS-232标准详解
2.1 发展历史
RS-232标准（全称EIA-232）由EIA于1960年首次发布，最新版本为1997年的TIA-232-F。其最初设计目标是定义数据终端设备（DTE，如计算机终端）与数据通信设备（DCE，如调制解调器）之间的接口规范。经过六十余年的发展，RS-232已成为最经典的串口通信标准之一，至今仍在工业数控机床、网络设备和科学仪器中广泛使用。
2.2 电气特性
RS-232采用单端（不平衡）信号传输方式。逻辑电平定义为：逻辑"1"（Mark）为-3V至-15V，逻辑"0"（Space）为+3V至+15V。电压摆幅大，抗噪能力主要依靠较大的信号幅度。标准规定驱动器允许的最大负载电容为2500pF，按照典型电缆电容150pF/m计算，理论最大通信距离约为15-20米。
RS-232标准规定的最大数据传输速率为20kbit/s，但在实际应用中短距离时可达115.2kbit/s甚至更高。标准接口通常采用DB-9（9针）或DB-25（25针）连接器。核心信号线包括发送数据（TxD）、接收数据（RxD）和信号地（GND）；此外还定义了RTS、CTS、DTR、DSR、DCD、RI等握手控制信号。RS-232支持全双工通信，即可以同时发送和接收数据。
2.3 局限性与应用场景
RS-232的主要局限性包括：单端信号传输易受共模干扰影响；通信距离短，一般不超过15-20米；仅支持点对点连接（一台发送设备对一台接收设备），不具备多节点组网能力。因此，RS-232适用于本地设备调试、短距离传感器连接、PLC编程口通信等场景。在工业自动化中，RS-232通常用于距离较近的控制器与编程终端之间的连接。
三、RS-485标准详解
3.1 发展历史
RS-485标准（全称TIA/EIA-485-A）于1983年由EIA首次发布，当前版本为1998年批准的ANSI/TIA/EIA-485-A。RS-485仅定义了驱动器和接收器的电气特性（物理层），不规定通信协议和连接器类型。它采用了与RS-422相同的差分信号平衡传输技术，但通过三态输出控制使多个驱动器可以共享一条总线。
3.2 电气特性
RS-485采用差分（平衡）信号传输，使用一对双绞线（A线和B线）传递数据。逻辑电平通过两根线之间的电压差来定义：当A线相对于B线的电压差大于+200mV时，定义为逻辑"0"（ON状态）；当电压差小于-200mV时，定义为逻辑"1"（OFF状态）。共模电压范围允许为-7V至+12V，具有良好的共模抑制能力。
RS-485的传输性能非常突出：一般认为最大数据传输速率可达10Mbit/s（在40英尺/约12米短距离下），或者在较低速率下传输距离可达1200米（4000英尺）。业界常见的经验公式为：速率（bit/s）×距离（米）不应超过10^8。例如，50米电缆上不应超过2Mbit/s的信号速率。
RS-485标准规定总线最多可连接32个单位负载（Unit Load）的设备。采用1/4单位负载的收发器时，节点数量可扩展至128个；采用1/8单位负载则可支持256个节点。收发器采用三态输出控制，允许在不发送数据时将驱动器置于高阻抗状态，从而多个设备可以共享同一总线。
3.3 拓扑结构与终端匹配
RS-485推荐采用线性总线（Linear Bus）拓扑结构，即所有设备沿一条主干总线以短支线（Stub）连接。不建议使用星型或环型拓扑，以避免信号反射。总线的两端必须各连接一个终端匹配电阻，阻值等于电缆的特性阻抗（典型值为120Ω）。终端电阻用于吸收信号到达总线末端时的能量，防止反射波干扰正常数据。
此外，总线两端通常还需要偏置电阻（上拉和下拉电阻），用于在总线空闲（无设备驱动）时维持稳定的差分电压，防止接收器将噪声误识别为有效数据。偏置电阻一般连接在A线（上拉到+5V）和B线（下拉到GND）之间，配合终端电阻构成偏置网络。

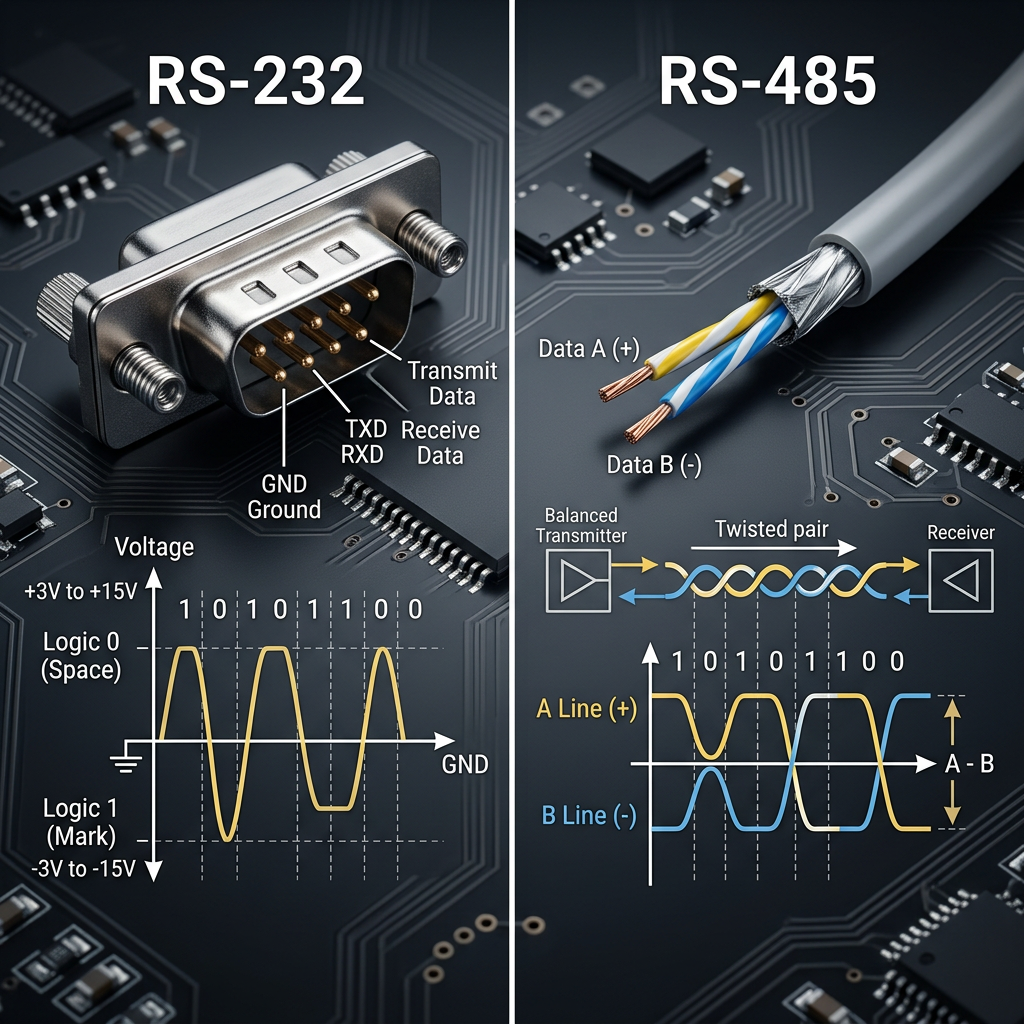

四、核心差异对比
| 对比项 | RS-232 | RS-485 |
|---|---|---|
| 标准首发年份 | 1960年 | 1983年 |
| 信号传输方式 | 单端（不平衡） | 差分（平衡） |
| 最大传输距离 | 约15-20米（标准规定） | 1200米（低速时） |
| 最大数据速率 | 20 kbit/s（标准），实际可达115.2 kbit/s | 10 Mbit/s（短距离） |
| 通信方式 | 全双工 | 半双工（2线制），也可全双工（4线制） |
| 拓扑结构 | 点对点 | 多点总线（最多32-256个节点） |
| 逻辑电平 | -3V至-15V（逻辑1），+3V至+15V（逻辑0） | A-B差分电压：<-200mV（逻辑1），>+200mV（逻辑0） |
| 共模电压范围 | 未明确定义 | -7V至+12V |
| 抗干扰能力 | 较弱（单端传输） | 强（共模抑制） |
| 典型连接器 | DB-9、DB-25 | 未规定（常用接线端子） |
| 核心信号线数 | 3线（TxD、RxD、GND）至多线 | 2线（A、B）+ 地 |
| 典型应用 | 本地编程调试、短距离设备连接 | 工业现场总线、分布式控制系统 |
五、工业应用中的选型指南
5.1 什么时候选择RS-232？
在以下场景中，RS-232仍然是合理选择：
- 通信距离在15米以内的短距离点对点连接
- 仅需连接两台设备的调试接口（如PLC编程口、HMI下载口）
- 设备本身仅提供RS-232接口（老旧设备兼容）
- 需要全双工通信且节点数量有限
- 电磁干扰环境较轻的室内场景
5.2 什么时候选择RS-485？
在以下场景中，RS-485是更优选择：
- 通信距离超过20米，或需要在长距离下可靠传输
- 总线需连接多个设备（传感器、执行器、PLC等）
- 工业现场存在较强电磁干扰（电机、变频器附近）
- 需要较高的数据传输速率（如100kbit/s以上）
- 未来可能扩展节点数量，需要组网灵活性
5.3 速率-距离的权衡
RS-485的速率和距离呈反比关系。根据TI等厂商的应用指南，RS-485速率与距离的乘积约为10^8（bit/s·m）。具体参考值如下：
- 10 Mbit/s时，最大距离约12米（40英尺）
- 1 Mbit/s时，最大距离约120米
- 100 kbit/s时，最大距离约1200米
- 在1200米极限距离下，建议速率不超过100 kbit/s
六、常见问题与注意事项
6.1 终端电阻的正确使用
RS-485总线的两端必须各连接一个终端电阻（典型值120Ω），阻值应与电缆的特性阻抗匹配。仅在总线两端各安装一个，不得在中段节点处安装。短距离低速通信（如几十米内、9600bps以下）有时可以省略终端电阻，但长距离或高速通信时必须安装。
6.2 接地问题
虽然RS-485采用差分传输，理论上不需要共地，但在实际工业环境中，各设备之间的地电位差可能超过共模电压范围（-7V至+12V），导致通信失败甚至损坏收发器。建议在总线上增加一根信号地线（C线/参考地），或在必要时使用带隔离的RS-485收发器（光耦隔离或磁耦隔离方案）。
6.3 RS-232转RS-485
在工控实践中，经常需要通过转换器实现RS-232设备与RS-485总线之间的互联。RS-232转RS-485转换器能够将RS-232的单端信号转换为RS-485的差分信号，实现协议透明传输。需要注意的是，转换器通常需要外部供电（通过RS-232口的DTR/RTS信号取电或独立供电），且转换后的RS-485侧需遵循RS-485总线布线规范。
6.4 速率与电缆选型
RS-485推荐使用特性阻抗120Ω的双绞线（如Belden 3109A等型号）。长距离通信时应采用线径较粗（AWG 22或更粗）的电缆以降低信号衰减。在工业强干扰环境中，建议使用带屏蔽层的双绞线，并将屏蔽层单端接地。
