SATA硬盘15针供电接口的引脚定义

  2021-08-21   jiajufan     6   0

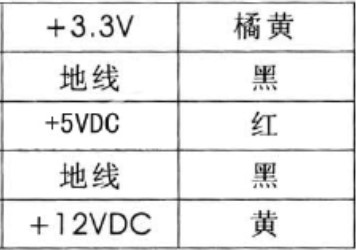

  SATA硬盘供电接口有15针,三针一组(相通),从缺口开始数:



  第1、2、3脚,目前来说这个低压3.3V不是必须的;

  第4、5、6脚接地1;

  第7、8、9脚接+5V电源;

  第10、11、12脚接地2;

  第13、14、15脚接+12V电源(在2.5英寸串口硬盘中,此三脚悬空)。
