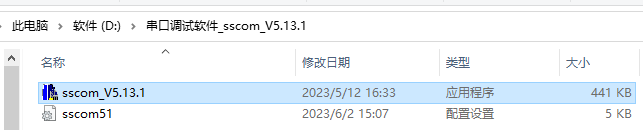

1、下载并安装:串口调试软件sscom V5.13.1,绿色软件直接双击即可运行。
2、测试串口时,需根据实际需要,把相应的针脚短接;如下图,如果仅需测试2-3收发,则只

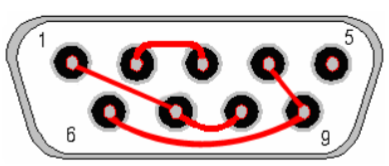

附1:DB9串口全信号短接示意图:

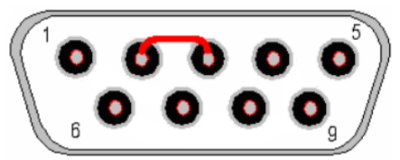

附2:DB9串口2-3收发短接示意图:

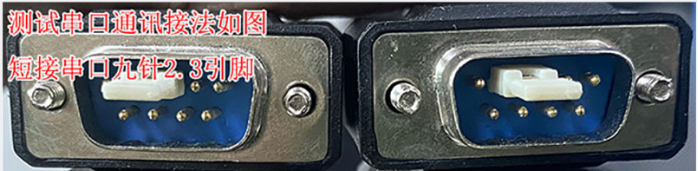

附3:2-3脚短接示意图:

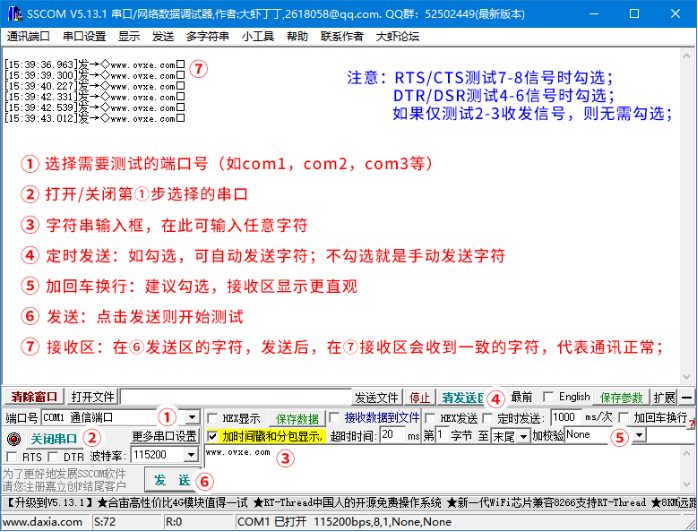

3、设置测试参数并开始测试;输入的字符与接收到的字符一致,代表通讯正常;
附DB9针串口针脚定义:
本文档最后一次更新时间:2023.6.9
