一、三种串口标准概述
RS-232、RS-422和RS-485是美国电子工业协会（EIA）制定的串行通信接口标准，属于物理层协议，定义了电气特性、信号电平和连接器规范，而非完整的数据通信协议。这三种标准均基于UART（通用异步收发传输器）实现，使用相同的帧格式（起始位、数据位、校验位和停止位），差异主要体现在电气接口层面。
在工业控制系统中，这三种接口广泛用于连接PLC（可编程逻辑控制器）、变频器、传感器、执行器、工业相机和数据采集模块等设备。Modbus RTU是RS-232/422/485上最常用的应用层协议之一，在工业领域具有极高的普及度。
二、RS-232：经典的点对点串口标准
2.1 电气特性
RS-232采用单端（非平衡）信号传输，使用一条信号线和一条信号返回线（地线）构成共地传输形式。逻辑"1"（MARK）对应-3V至-15V的电压，逻辑"0"（SPACE）对应+3V至+15V的电压，噪声容限为2V。RS-232电平与TTL（5V/0V）电平不兼容，使用时需通过电平转换芯片（如MAX232、SP3232）进行转换。
2.2 传输距离与速率
RS-232标准规定在9600bps时的最大传输距离为15米（约50英尺）。距离越短可支持的波特率越高，在短距离（1-2米）通信时速率可达115.2kbps，部分新型收发器（如MAX3225E）可支持1Mbps。驱动器的最大负载电容为2500pF，这是限制传输距离的关键因素——长距离线缆的分布电容会使信号斜率降级。
2.3 拓扑结构与通信模式
RS-232采用点对点（Point-to-Point）拓扑结构，仅支持一台发送设备（DTE）与一台接收设备（DCE）之间的全双工通信，即同时发送和接收数据。最多只能连接2个设备。连接器通常使用DB9（9针）或DB25（25针）D-sub接口，实际通信只需使用TXD（发送数据）、RXD（接收数据）和GND（信号地）三根线即可工作，硬件流控信号（RTS/CTS、DTR/DSR）按需使用。
2.4 工控应用场景
RS-232广泛应用于：PLC编程调试接口、串口打印机和标签机、老旧设备的调试终端、以及短距离点对点数据采集。在工控现场，RS-232通常是PC主机的原生COM口或通过PCIe/PCI转串口卡扩展的接口。由于其距离限制和拓扑限制，RS-232不适合远距离多设备联网场景。
三、RS-422：全双工差分传输方案
3.1 电气特性
RS-422采用差分（平衡）信号传输，使用两对双绞线（一对发送、一对接收），加上信号地共5根线。差分传输通过两根线之间的电压差（通常为±2V至±6V）来表示逻辑状态：A线比B线高200mV以上为逻辑"0"，A线比B线低200mV以上为逻辑"1"。差分信号的优势在于共模抑制能力强，在长距离传输和工业噪声环境中表现出色。
3.2 传输距离与速率
RS-422的最大传输距离为1200米（约4000英尺）@9600bps，最大数据传输速率为10Mbps（短距离时）。传输速率与距离成反比：在100kbps以下时可达到最大传输距离1200米，而在100米距离时典型最大速率约为1Mbps。接收器输入阻抗为4kΩ，驱动器可驱动最多10个接收节点。
3.3 拓扑结构与通信模式
RS-422采用全双工通信模式，发送和接收使用独立的信号通道，可同时进行双向数据传输。拓扑结构为点对多点（Multi-drop），一个主机（Master）可连接最多10个从设备（Slave），但从设备之间不能直接通信。RS-422由于收发分离，不需要方向控制信号。
3.4 工控应用场景
RS-422主要应用于：需要长距离全双工通信的工业设备连接（如PLC与远程I/O模块之间的高速通信）、POS系统、工业相机控制和数据传输、以及Modbus RTU 4线制网络。RS-422在需要同时收发数据且距离较长的场景中比RS-232有明显优势，但节点数量限制使其不适用于大规模设备组网。
四、RS-485：工业总线的主力标准
4.1 电气特性
RS-485与RS-422类似采用差分信号传输，但电气参数有所差异。RS-485驱动器的共模电压范围为-7V至+12V（比RS-422的±3V更宽），接收器输入阻抗为12kΩ（RS-422为4kΩ）。逻辑"1"以两线间电压差+1.5V至+5V表示，逻辑"0"以-1.5V至-5V表示。接收器灵敏度为200mV。较高的输入阻抗使得RS-485总线在相同驱动器驱动能力下可挂接更多节点。
4.2 传输距离与速率
RS-485标准最大传输距离为1200米（4000英尺）@9600bps，最高传输速率为10Mbps。在实际应用中，通过使用高质量的屏蔽双绞线和中继器，传输距离可达3000米以上。标准规定一条RS-485总线上最多可挂接32个收发器节点；使用高输入阻抗的特制芯片（如12kΩ/48kΩ输入电阻）时，节点数可扩展至128个甚至256个。
4.3 拓扑结构与通信模式
RS-485支持两种通信模式：2线制半双工（共用一对数据线进行收发，需要使能信号控制方向）和4线制全双工（收发使用独立通道，与RS-422类似）。拓扑结构为多点总线（Multi-point），所有设备共享同一条总线线路。驱动器需要使能信号控制总线占用，避免多个设备同时发送导致冲突。总线两端必须并联终端匹配电阻（通常为120Ω），以消除信号反射。
4.4 关键设计考虑
RS-485总线设计需注意以下几点：
- 终端电阻：在总线两端各并联一个120Ω电阻（等于双绞线的特性阻抗），消除信号反射。点对点通信仅需一端终端，多节点总线两端均需终端。
- 偏置电阻：在总线空闲时将差分电压偏置到200mV以上，防止接收器因悬浮电压产生误触发。通常在总线上拉（A线→VCC）和下拉（B线→GND）加入偏置电阻。
- 共模电压范围：RS-485接收器的共模范围为-7V至+12V。当不同设备的地电位差超出此范围时，需使用隔离型RS-485收发器（如带光耦隔离的方案）。
- 屏蔽接地：长距离RS-485通信建议使用屏蔽双绞线，屏蔽层在主机端单点接地，避免形成地环路。
4.5 工控应用场景
RS-485是工业自动化中应用最广泛的串口标准，典型场景包括：Modbus RTU总线网络（连接PLC、变频器、温控器、仪表等）、楼宇自动化（BACnet MS/TP）、分布式数据采集系统、太阳能电站监控系统、以及工厂自动化传感器总线。RS-485的多点能力和抗干扰特性使其成为工控现场总线的主力方案。
五、三种标准选型对比表
| 参数 | RS-232 | RS-422 | RS-485 |
|---|---|---|---|
| 信号类型 | 单端（非平衡） | 差分（平衡） | 差分（平衡） |
| 最大传输距离 | 15米（50英尺） | 1200米（4000英尺） | 1200米（4000英尺） |
| 最大数据速率 | 115.2kbps（典型） | 10Mbps | 10Mbps |
| 通信模式 | 全双工 | 全双工 | 半双工（2线）／全双工（4线） |
| 拓扑结构 | 点对点 | 点对多点 | 多点总线 |
| 最大节点数 | 2（1发1收） | 10（收）＋1（发） | 32至256 |

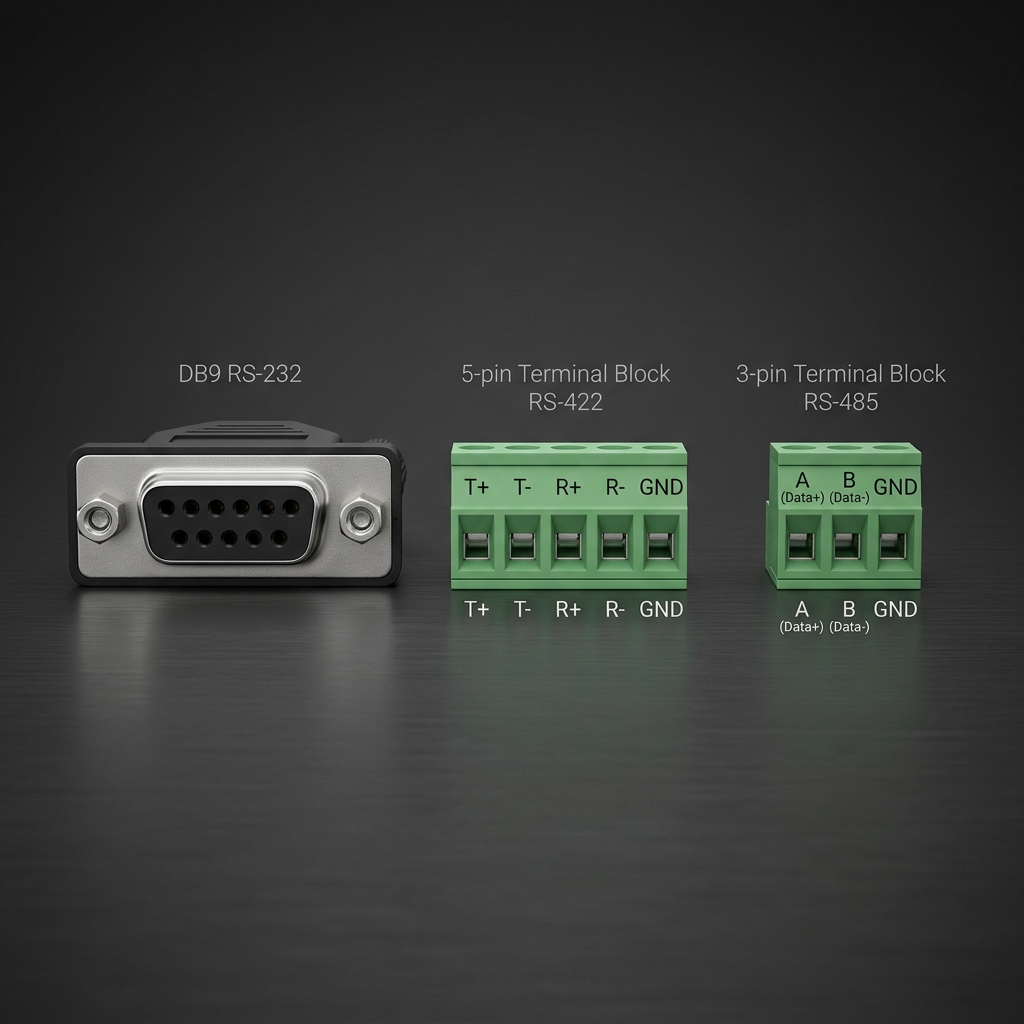

| 最小信号线数 | 3（TXD, RXD, GND） | 5（TX±, RX±, GND） | 3（DataA, DataB, GND） |
| 电压电平 | ±3V至±15V | ±2V至±6V差分 | ±1.5V至±5V差分 |
| 抗干扰能力 | 弱 | 强 | 强 |
| 常用连接器 | DB9, DB25 | 接线端子, DB9 | 接线端子, DB9 |
| 典型工控应用 | PLC编程, 调试终端 | 远程I/O, 工业相机 | Modbus总线, 传感器网络 |
六、工控选型建议
根据不同的工控应用场景和通信需求，串口标准的选择建议如下：
- 单设备近距离调试与编程：如果通信距离在15米以内且只需连接一个设备，RS-232是最简单成熟的选择。典型的PLC编程电缆、串口触摸屏连接均使用RS-232。建议使用PCIe或USB转RS-232串口卡扩展COM口。
- 长距离全双工点对点通信：当两个设备之间需要长距离（15-1200米）同时双向通信时，RS-422是首选。例如PLC与远程I/O站之间的高速数据交换。
- 多设备总线组网：当需要将多个现场设备（传感器、变频器、仪表）连接至同一主机进行集中监控时，RS-485是最优方案。推荐采用2线制半双工RS-485配合Modbus RTU协议，这是工控行业最成熟的标准组合。
- 抗干扰要求高的环境：在电机驱动、变频器柜、焊接设备等强电磁干扰环境中，应优先选择RS-422或RS-485差分传输方案，配合屏蔽双绞线和正确接地，可获得稳定的通信效果。
- RS-232与RS-485互转场景：许多工控主机仅提供RS-232接口，而现场设备为RS-485总线。此时需使用RS-232转RS-485转换器（如基于MAX3162多协议收发器的方案），实现两种标准之间的无缝桥接。
七、总结
RS-232、RS-422和RS-485三种串口标准各有其适用场景：RS-232适合短距离点对点通信（<15米），连接简单但抗干扰能力较弱；RS-422适合长距离全双工通信（最远1200米），且具备差分抗干扰优势；RS-485则是最适合工业总线组网的标准，支持多节点（32-256个）、长距离（1200米）和高抗干扰性。在实际工控系统设计中，应根据通信距离、节点数量、全/半双工需求和电磁环境来选择合适的标准，也可通过转换器实现不同标准之间的桥接。
