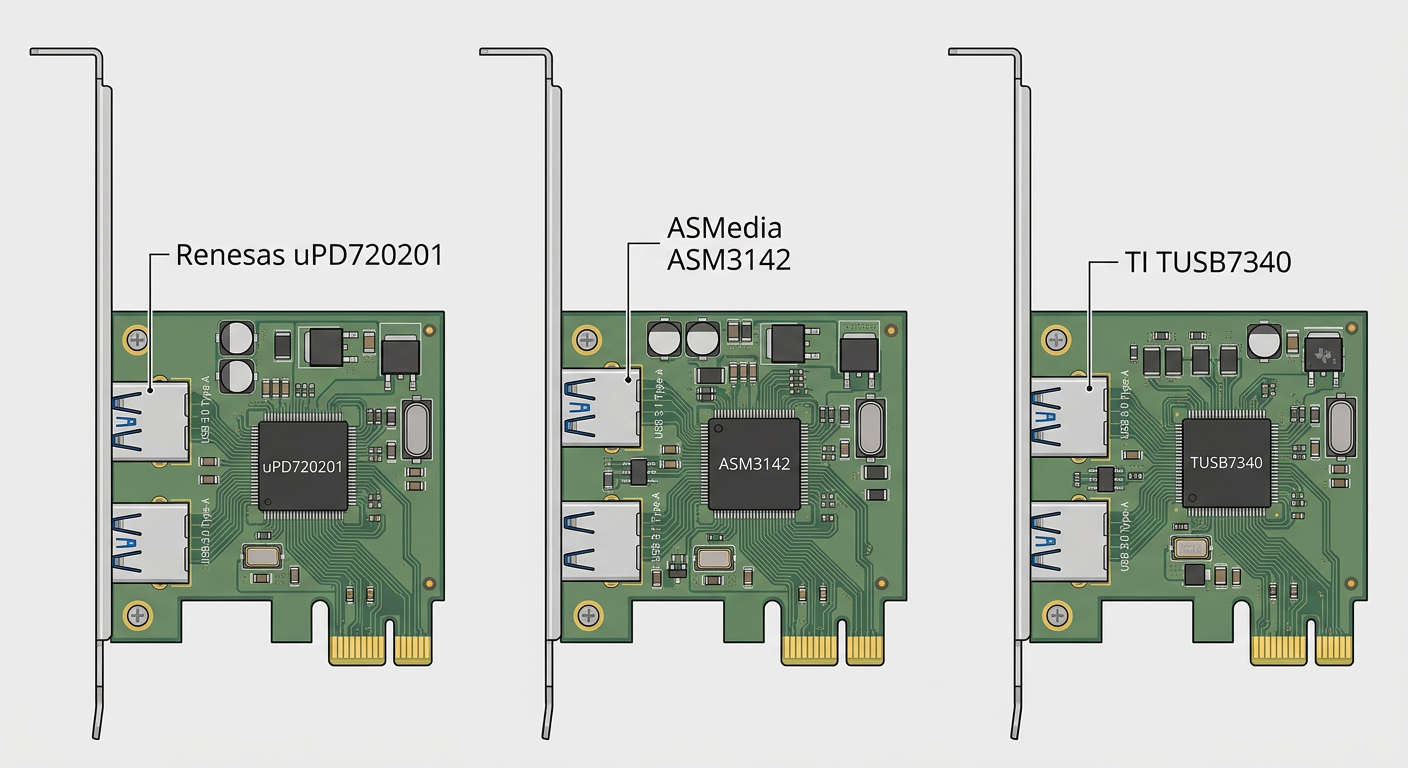

PCIe 转 USB 扩展卡是工业控制系统中扩展 USB 外设接口的常用方案，广泛应用于工控主机、嵌入式单板计算机、医疗设备和工业检测平台。市面上主流的 PCIe USB 扩展卡通常基于三种控制芯片方案：Renesas（原 NEC 电子）的 uPD720201/uPD720202 系列、ASMedia（祥硕科技）的 ASM1042/ASM1142/ASM2142/ASM3142 系列，以及 Texas Instruments（德州仪器）的 TUSB7340/TUSB7320 系列。本文从技术规格、PCIe 带宽分配、USB 端口能力和实际工业应用表现四个维度进行对比分析。
三大芯片厂商与产品线定位
Renesas（原 NEC Electronics）
Renesas 的 USB 控制器源自 NEC Electronics 时代的技术积累，uPD720201 和 uPD720202 是其 USB 3.0 主控芯片的代表产品。uPD720201 支持四个 USB 3.0 SuperSpeed 端口和 PCIe Gen2 x1 接口，采用 68 引脚 QFN 封装（8mm × 8mm）。其温度范围分为两个版本：标准版本（K8-701）为 0°C 至 85°C，工业宽温版本（K8-711）为 -40°C 至 85°C，在工控环境中具有较高的可靠性。uPD720202 是 uPD720201 的 2 端口精简版本，引脚兼容但降低成本。两款芯片均通过 USB-IF 认证（Test ID = 380000050），支持 Intel xHCI rev1.0 规范，无需外部 SPI ROM（内置固件下载功能），在 Linux 内核中具有原生驱动支持。
ASMedia（祥硕科技）
ASMedia Technology 总部位于台湾新北市，是华硕电脑旗下的高速接口芯片设计公司。其 PCIe 转 USB 控制器产品线覆盖从 USB 3.0 5Gbps 到 USB 3.2 Gen 2x2 20Gbps。ASM1042 是最基础的 PCIe 2.0 x1 到双端口 USB 3.0 5Gbps 方案，在早期的 USB 3.0 扩展卡中应用广泛。ASM1142 提供了 PCIe 2.0 x2/USB 3.1 Gen2 10Gbps 支持，是演进至 10Gbps 端口的重要一代。ASM2142 进一步将 PCIe 接口升级至 PCIe 3.0 x2，为 USB 3.1 Gen2 的双端口提供充足带宽。ASM3142 是目前 ASMedia 10G 级别的主控芯片，采用 PCIe Gen3 x2 接口、两个 USB 3.1 Gen2 10Gbps 端口，支持 Multiple INs 功能以实现 10Gbps 带宽的充分利用，内置自研 PCIe/USB 物理层 PHY，并支持 SRIS（独立参考时钟）模式。ASMedia 全系列在 Windows 和主流 Linux 内核中均支持免驱运行（in-box driver），在开发者社区和工业嵌入式平台中得到广泛验证。
Texas Instruments（德州仪器）
TI 的 TUSB7340 和 TUSB7320 是 USB 3.0 xHCI 主控芯片。TUSB7340 支持四个 USB 3.0 下游端口，TUSB7320 支持两个端口，两者均基于 PCIe Gen2 x1 接口和 xHCI 0.96 规范。TUSB7340 采用 100 引脚 RKM 封装，在 VPX 等工业总线扩展卡中有一定应用基础。TI 芯片的主要特点在于其可靠的长生命周期供货保证和广泛的温度范围支持，适合对器件供货年限有严格要求的军工级和工业级项目。
核心技术参数对比
| 参数 | uPD720201 | uPD720202 | ASM1042 | ASM1142 | ASM3142 | TUSB7340 | TUSB7320 |
|---|---|---|---|---|---|---|---|
| 厂商 | Renesas（日本） | Renesas（日本） | ASMedia（台湾） | ASMedia（台湾） | ASMedia（台湾） | TI（美国） | TI（美国） |
| USB 规范 | 3.0 (5Gbps) | 3.0 (5Gbps) | 3.0 (5Gbps) | 3.1 (10Gbps) | 3.1 (10Gbps) | 3.0 (5Gbps) | 3.0 (5Gbps) |
| USB 端口数 | 4 | 2 | 2 | 2 | 2 | 4 | 2 |
| PCIe 版本 | 2.0 | 2.0 | 2.0 | 2.0 | 3.0 | 2.0 | 2.0 |
| PCIe 通道数 | x1 | x1 | x1 | x2 | x2 | x1 | x1 |
| PCIe 单向带宽 | ~500 MB/s | ~500 MB/s | ~500 MB/s | ~1 GB/s | ~2 GB/s | ~500 MB/s | ~500 MB/s |
| 端口倍增 | 支持（CBS） | 支持（CBS） | 支持 | 支持 | 支持（Multiple INs） | 支持（xHCI） | 支持（xHCI） |
| 封装 | 68-QFN | 68-QFN | QFN | QFN | 9×9 QFN64 | 100-RKM | 100-RKM |
| xHCI 版本 | rev1.0 | rev1.0 | rev1.0 | rev1.1 | rev1.1 | rev0.96 | rev0.96 |
| 温度范围 | 0°C~85°C / -40°C~85°C | 0°C~85°C / -40°C~85°C | 0°C~70°C | 0°C~70°C | 0°C~70°C | 0°C~85°C | 0°C~85°C |
| Linux 原生驱动 | 是（xhci_hcd） | 是（xhci_hcd） | 是（xhci_hcd） | 是（xhci_hcd） | 是（xhci_hcd） | 是（xhci_hcd） | 是（xhci_hcd） |
| 外部 SPI ROM | 不需要 | 不需要 | 需要 | 需要 | 需要 | 不需要 | 不需要 |
PCIe 带宽与 USB 端口性能分析
USB 扩展卡的关键性能瓶颈在于 PCIe 总线带宽而非 USB 协议带宽。以 USB 3.0 5Gbps 为例，单端口单向有效数据速率约为 500 MB/s（实际受 8b/10b 编码和协议开销影响，真实应用中约为 350-400 MB/s）。PCIe Gen2 x1 提供 500 MB/s 单向带宽，因此单个 USB 3.0 端口已接近 PCIe x1 的带宽上限。
对于四端口 USB 3.0 控制器（如 uPD720201 和 TUSB7340），所有四个端口共享仅 500 MB/s 的 PCIe 带宽。当多端口同时进行大容量传输时，每个端口只能分配到约 125 MB/s（理论值）。这一约束需要通过 USB 扩展卡内置的端口电源管理和主机调度机制来缓解。在实际工控场景中，连接多个低速设备（如键盘、鼠标、RFID 读卡器、USB 转串口适配器）时影响很小；但连接多个高速存储设备时需要注意带宽分配。
ASM3142 是本文对比中带宽配置最充裕的方案：PCIe Gen3 x2 提供约 2 GB/s 单向带宽，两个 USB 3.1 Gen2 10Gbps 端口共享此带宽，每个端口的实际有效速率可达到约 850-900 MB/s，接近 USB 3.1 Gen2 的单端口上限。这使得 ASM3142 方案特别适合需要同时使用两个高速 USB 外设（如双摄像头采集或双 SSD 传输）的工控图像处理和高速数据采集场景。
工控选型建议
多端口 USB 3.0 扩展（4 端口以上）
对于需要同时连接多个 USB 外设的工控主机（如同时连接键盘、鼠标、U 盘、编程器、USB 转串口调试线），推荐 Renesas uPD720201 方案或 TI TUSB7340 方案。uPD720201 的优势在于工业宽温版（-40°C 至 85°C）的原厂支持、免串行 ROM 设计和成熟的 Linux 驱动生态。TI TUSB7340 则以其长期供货保证在军工级产品中具有竞争力。需注意四端口控制器在同时使用多个高速设备时存在带宽瓶颈，建议将低速外设分配至同一控制器。
双端口 USB 3.1 Gen2 高速扩展
对于需要两个独立高速 USB 端口（如工业相机、高速数据采集设备、USB 3.0 SSD）的应用场景，ASMedia ASM3142 是最优方案。其 PCIe 3.0 x2 接口提供了充足的带宽余量，Multiple INs 功能确保 10Gbps 端口的吞吐利用率。在产品设计时需注意为 ASM3142 提供外部 SPI ROM 以存放固件，并注意 QFN64 封装的散热布局。对于成本敏感场景，ASM1142 是 PCIe 2.0 x2/10Gbps 的中端替代方案。
嵌入式与工业级温度
对于需要在 -40°C 至 85°C 环境下运行的工控设备，Renesas uPD720201（K8-711 版本）是目前主流方案中唯一提供工业宽温（-40°C~85°C）官方认证的主控芯片。TI 的 TUSB7340 提供 0°C~85°C 商业级工作范围，适合大多数工业室内环境。ASMedia 全系列芯片的工作温度范围为 0°C~70°C（商业级），在非极端温度环境中表现稳定，在工控主板和嵌入式系统中被广泛采用。
总结
PCIe USB 扩展卡的控制芯片选型需要综合考虑 USB 端口数量、传输速率需求、PCIe 带宽约束和工作环境温度。Renesas uPD720201 在多端口 USB 3.0 扩展、工业宽温支持和 Linux 兼容性方面表现均衡，是工控场景下最为可靠的基础方案。ASMedia ASM3142 在双端口高速扩展中提供最优带宽性能，适合图像处理和数据采集等带宽敏感型应用。TI TUSB7340 以长期供货保障在军工和高端工业领域保持特定优势。工控用户在选型时应当根据具体的端口数、传输速率和温度要求，结合芯片的温度等级版本选择合适的 USB 扩展卡方案。
